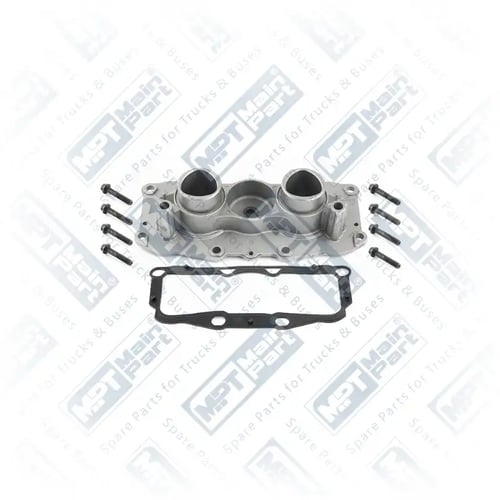

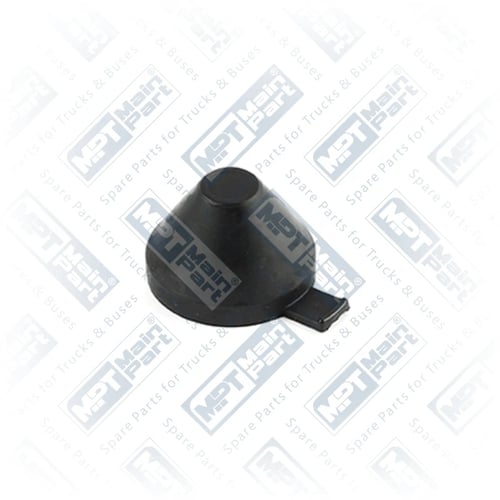

Abdeckung Produkte: 15
-

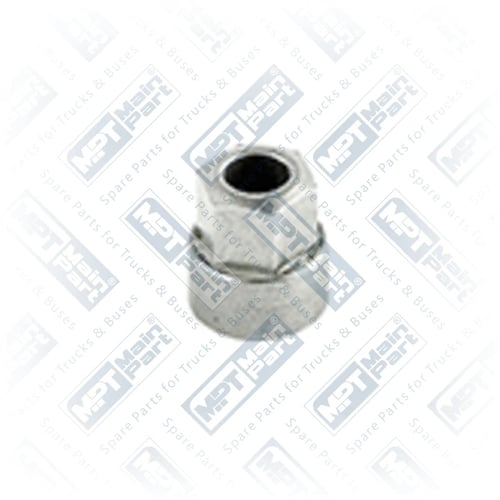

Adapter Produkte: 2
-

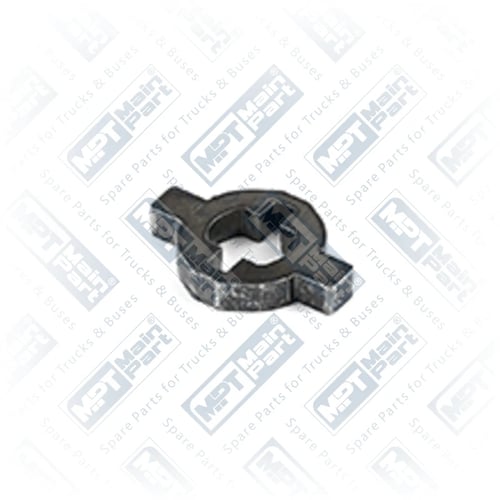

Blech Produkte: 11
-

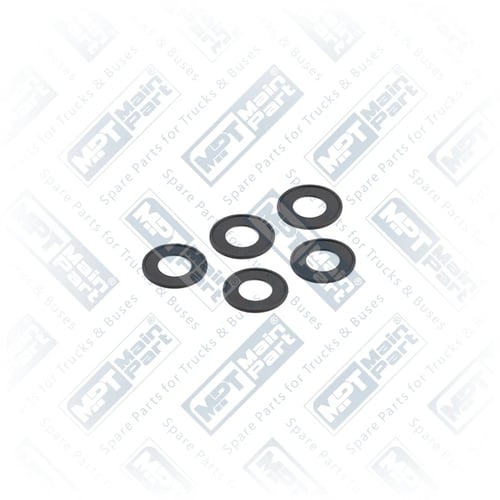

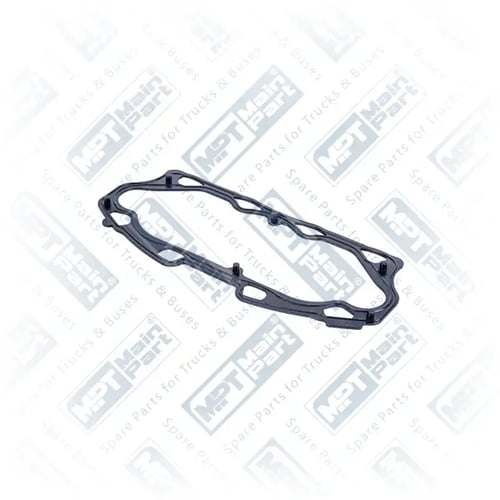

Dichtung Produkte: 3
-
Einstellzahnrad Produkte: 11
-

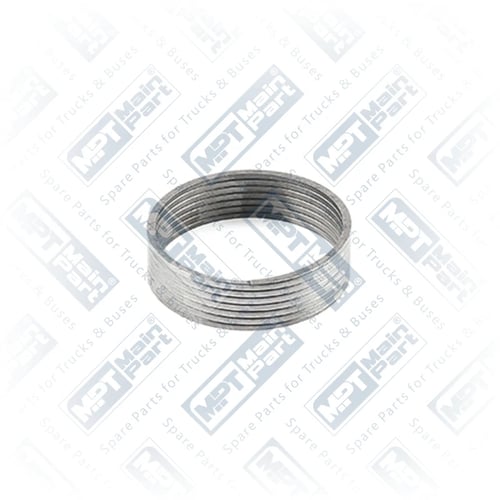

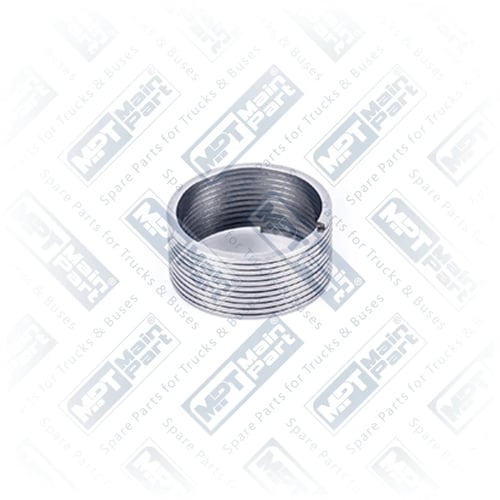

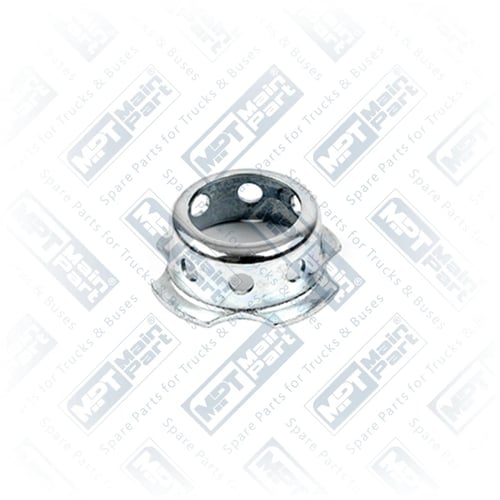

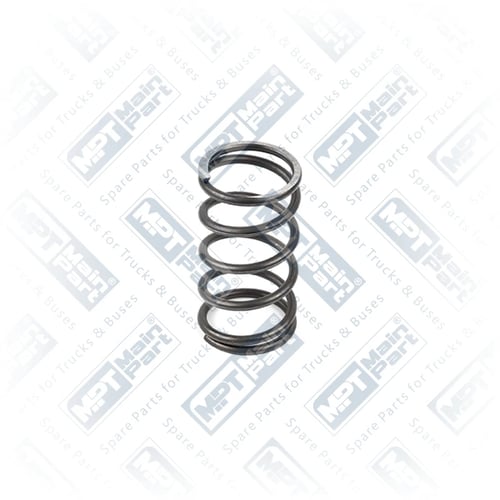

Feder Produkte: 20
-

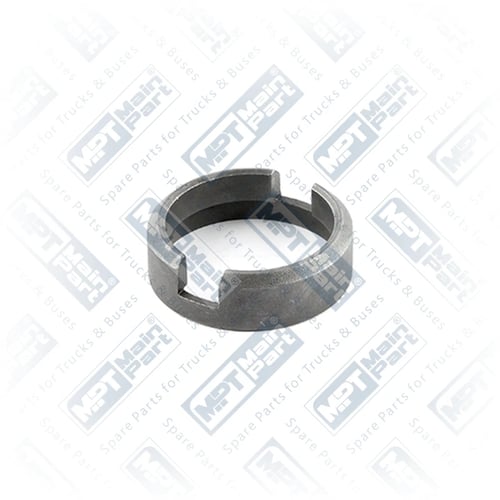

Gehäuse Produkte: 7
-
Hebel Produkte: 6
-

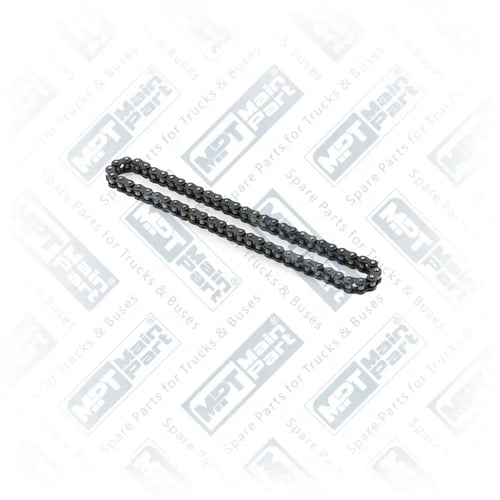

Kette Produkte: 3
-
Kolben Produkte: 10
-
Komplett Produkte: 8
-

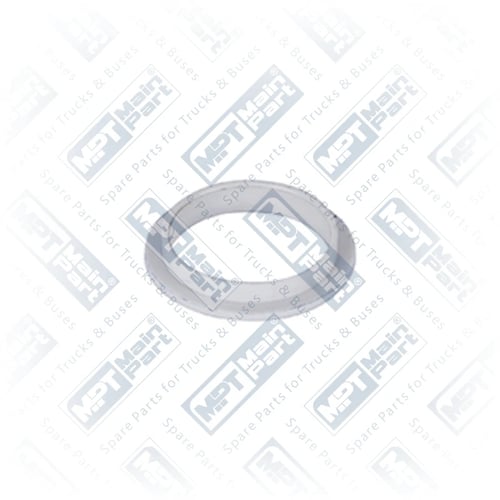

Kunststoff Produkte: 2
-

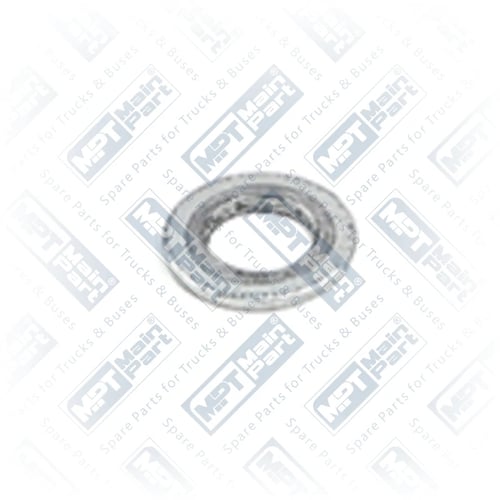

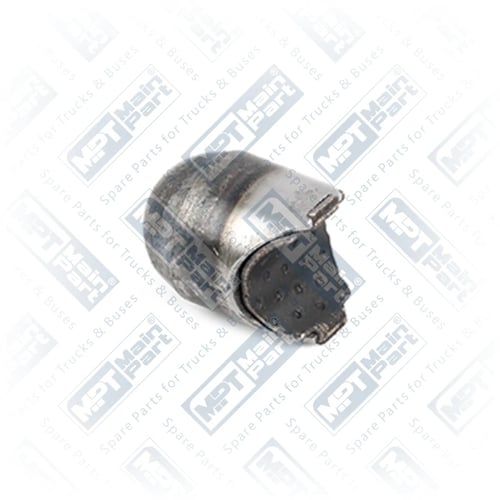

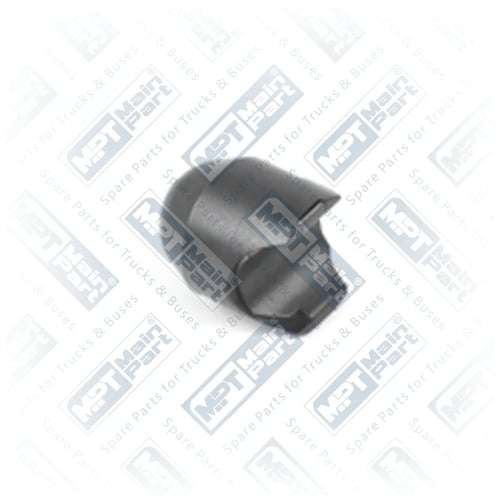

Kurbel Produkte: 20
-
Lager Produkte: 1
-

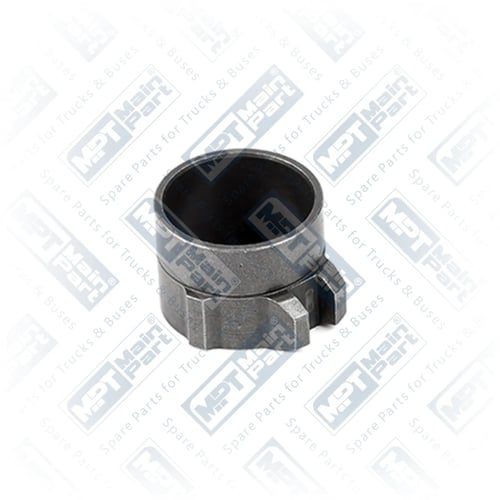

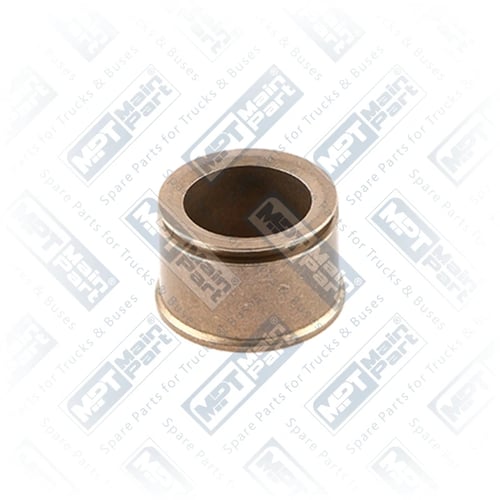

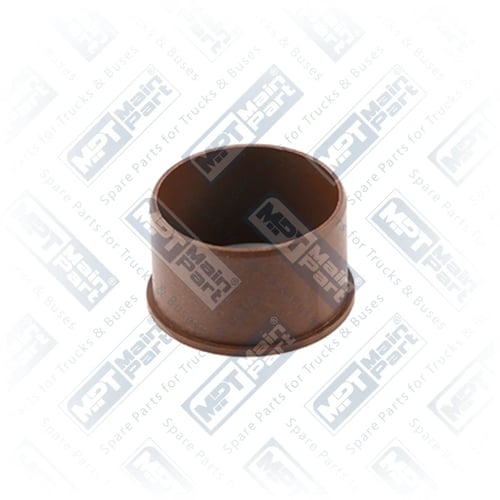

Lagerbuchse Produkte: 12
-
O-Ring Produkte: 7
-

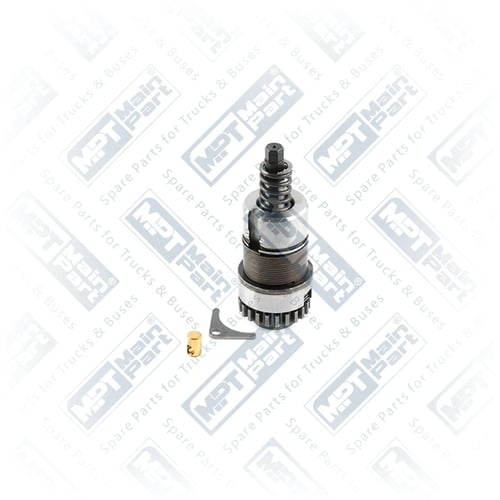

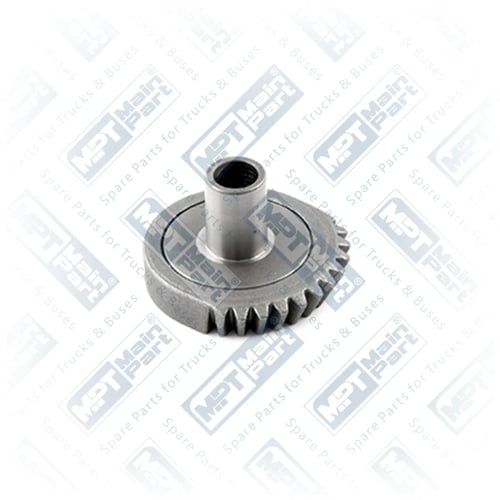

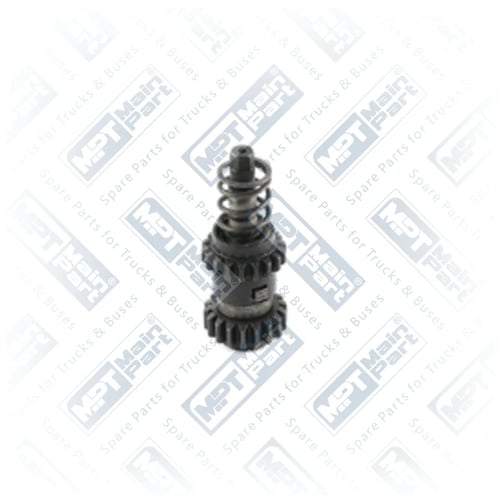

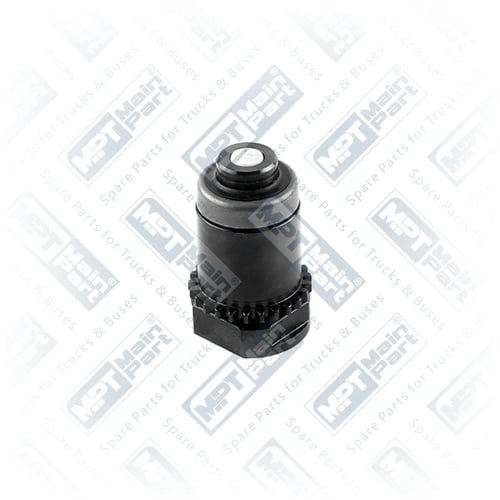

Reparatursatz Produkte: 131
-

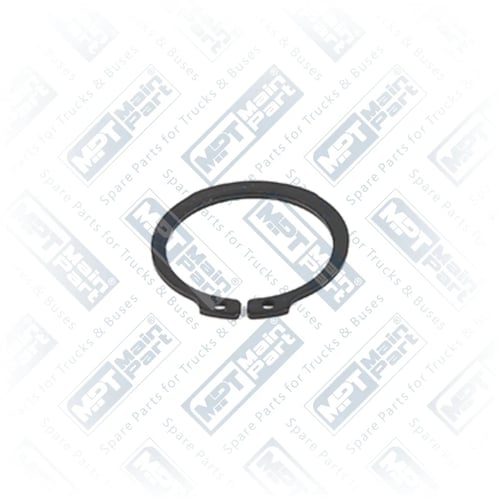

Ring Produkte: 11
-

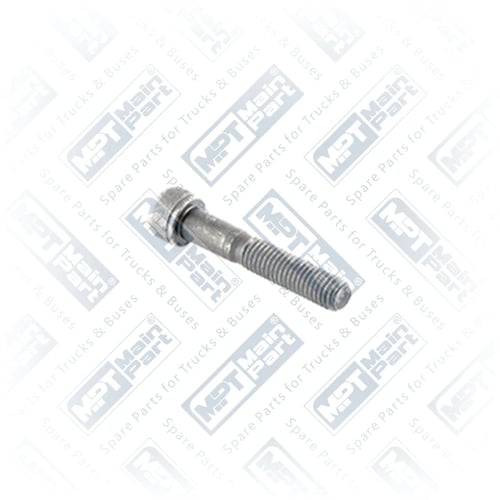

Schraube Produkte: 22
-

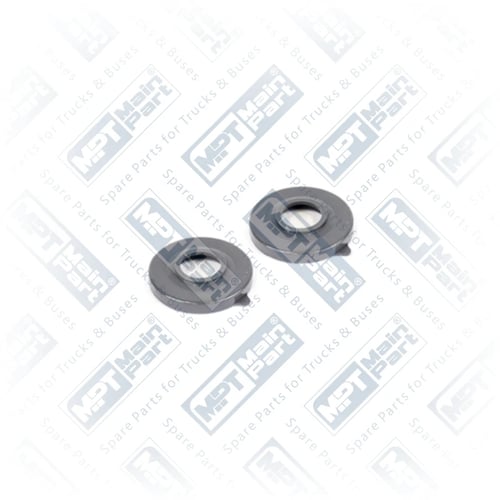

Staubbalg Produkte: 2
-
Stift (Bolzen) Produkte: 2
-

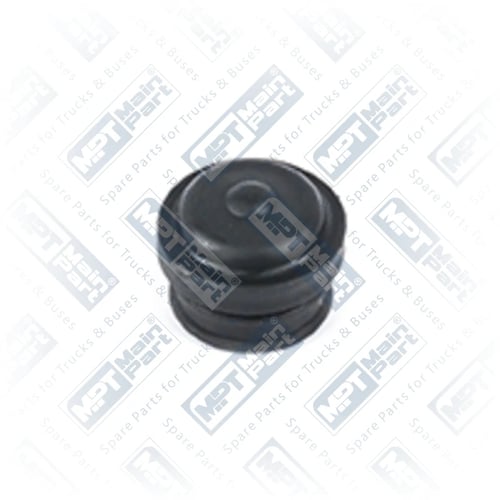

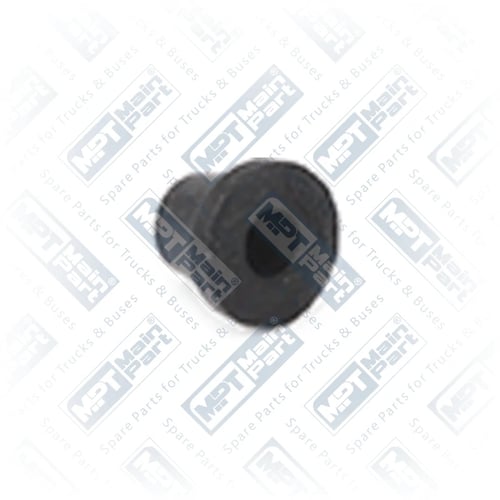

Stopfen Produkte: 2
-

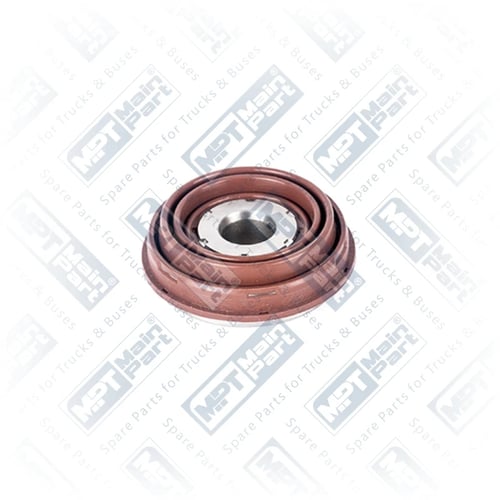

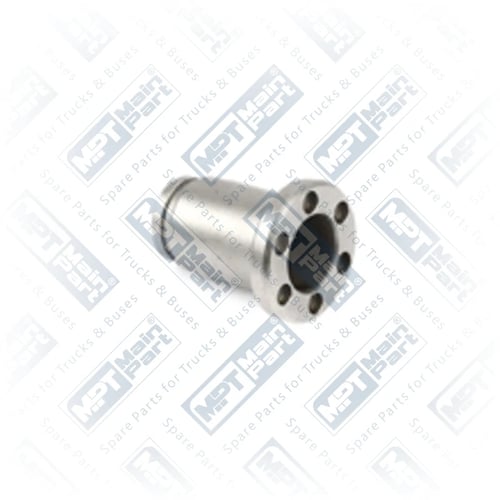

Stößel Produkte: 7
-

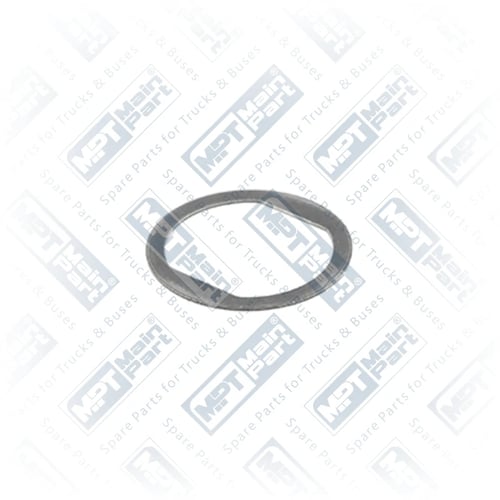

Unterlegscheibe Produkte: 12
-
Verschraubung Produkte: 3
-

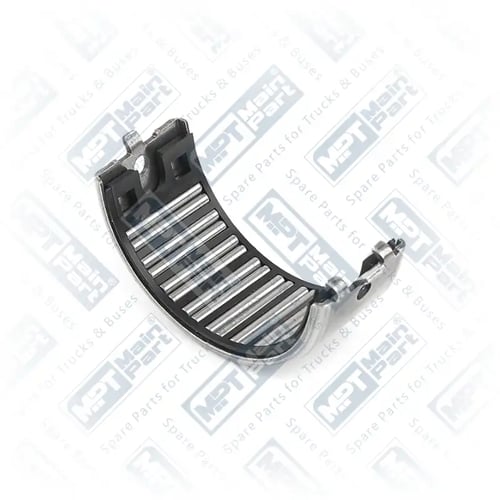

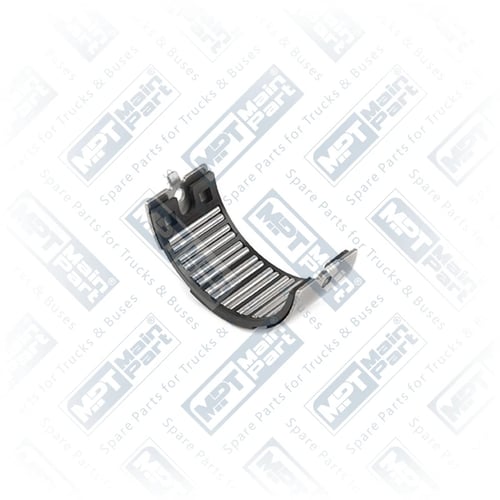

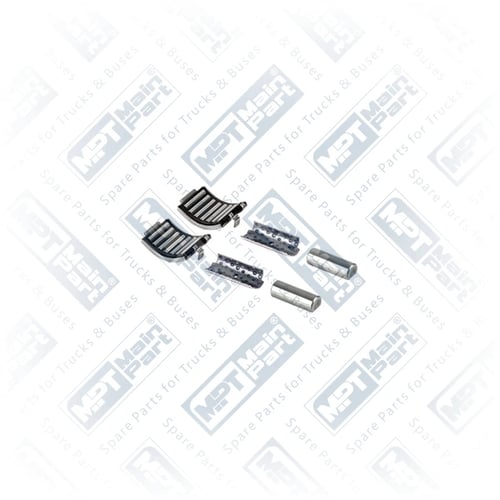

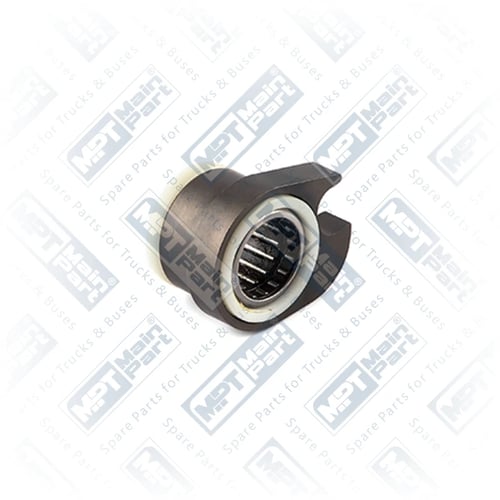

Wälzlager Produkte: 32
-
Welle Produkte: 2
-
Wellendichtring Produkte: 6
-
Zahnrad Produkte: 13
Was ist ein Bremssattelmechanismus?
Der Bremssattelmechanismus ist die bewegliche Baugruppe im Druckluft-Scheibenbremssattel von Lkw und Bussen. Er wandelt die pneumatische Kraft in eine mechanische Bewegung um und drückt den Bremsbelag gegen die Bremsscheibe. Im Werkstattjargon spricht man auch vom Bremssattelinnenteil oder der inneren Bewegungseinheit des Sattels. Die Teile, die am stärksten verschleißen, sind der Führungsstift, die Buchse und die Kolbendichtung. Mit zunehmendem Spiel und Leckage wird die Bremsreaktion verzögert und ungleichmäßig. Ein intakter Mechanismus sorgt daher für gleichbleibende Bremsleistung.
Wie arbeitet der Bremssattelmechanismus und welche Teile gehören dazu?
Beim Bremsen gelangt die Druckluft in den Bremssattel, der Kolben schiebt nach vorn und der Belag legt sich an die Scheibe an. Beim Lösen zieht die Luft ab und Feder sowie Rückstellelemente bringen den Kolben in die Ausgangsstellung zurück. Zu dieser Bewegung gehören folgende Hauptteile:

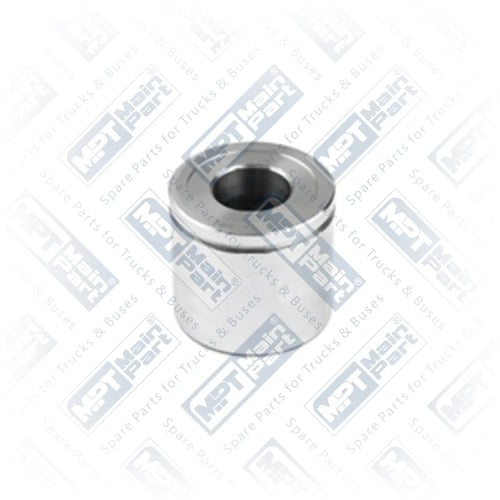

- Kolben: überträgt die Druckluft als Kraft auf den Bremsbelag.

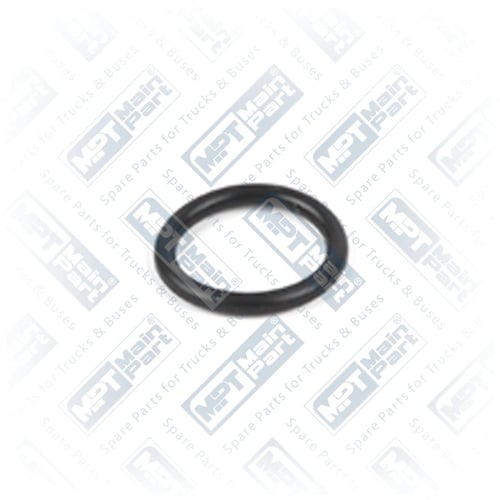

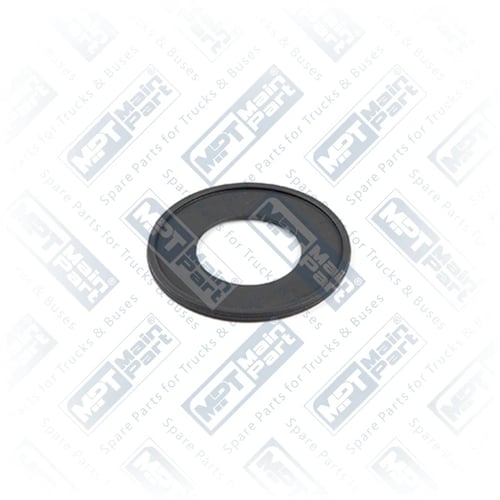

- Dichtung, Manschette und O-Ring: verhindern Luftaustritt rund um den Kolben.
- Führungsstift und Buchse: sorgen dafür, dass der Kolben gerade und ohne Verkanten läuft.

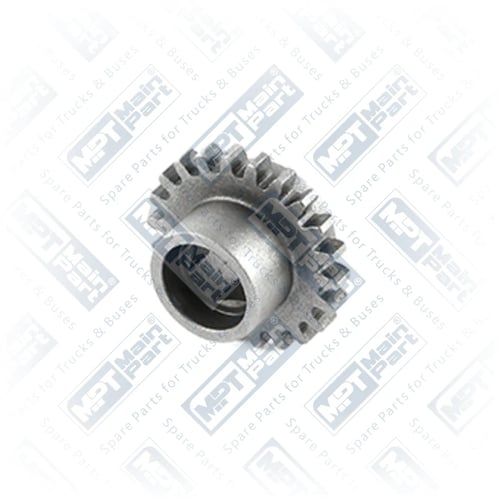

- Hebel, Kurbel, Zahnrad und Lager: übertragen die Bewegung auf Kolben und Nachstellung.
- Druckstück, Platte und Abdeckung: leiten die Kraft auf den Belag weiter und schließen das Gehäuse.
- Schrauben, Scheiben, Verschraubung und Adapter: verbinden das Gehäuse und führen die Luftleitung zum Sattelanschluss.
Bauarten des Bremssattelmechanismus
- Komplettes Mechanismus-Set: Kolben, Dichtung, O-Ring und Feder werden gemeinsam geliefert; geeignet, wenn die ganze Gruppe erneuert werden soll.
- Einzelkolben oder Dichtungssatz: passend nur für das Teil, das Luft verliert.
- Stift- und Buchsensatz: dient zur Erneuerung der Lager, bei denen die Bewegung schief wird.
- Hebel- und Nachstellgruppe: wird zusammen mit Kurbel, Zahnrad und Lager eingesetzt, wenn die Verstellung erneuert werden muss.
Wie wählt man den richtigen Bremssattelmechanismus aus?
Am zuverlässigsten gelingt die Auswahl über die Typangabe am ausgebauten Mechanismus und den Vergleich von Kolben und Hebelaufnahme mit dem Altteil. Außerdem muss geprüft werden, ob der Bremssattel für die rechte oder linke Seite gefertigt ist. Bei Marken wie Iveco, Renault Trucks und Mercedes-Benz kann die Sattelanordnung innerhalb derselben Modellreihe unterschiedlich sein, deshalb reicht die Modellbezeichnung allein nicht aus. Welche Dichtungen und O-Ringe das alte Teil hatte, bestimmt, welche Elemente das neue Set enthalten muss.
| Kriterium | Worauf achten | Warum wichtig |
|---|---|---|
| Sattelart | Rechte oder linke Bauform und Typangabe am Gehäuse | Falsche Seite verschiebt Kolben und Hebelführung |
| Kolbenaufnahme | Oberfläche, Kratzer und Verschleißspuren | Sorgt für korrektes Anliegen der Dichtung |
| Führungsstift und Buchse | Spiel, Verkanten und Abnutzung | Hält den Kolben gerade |
| Dichtelemente | Dichtung, Manschette und O-Ring auf Härte und Risse | Verhindert Luftaustritt |
| Nachstellung | Bewegung von Hebel, Kurbel und Zahnrad | Hält das Belagspiel gleichmäßig |
Hinweise zu Montage und Wartung
- Aufnahmen reinigen: Kolbenaufnahme und Stiftlager müssen frei von Schmutz und Rost sein, bevor ein neues Teil eingesetzt wird.
- Fett verwenden: Führungsstift und Buchse mit geeignetem Fett schmieren, denn trockene Montage erhöht den Widerstand.
- Dichtung einsetzen: Dichtung und O-Ring ohne Einschneiden in die Nut setzen und gleichmäßig einlegen.
- Anzugsreihenfolge: Schrauben und Scheiben nach Herstellervorgabe und gleichmäßig anziehen; einseitiges Anziehen verspannt das Gehäuse.
- Luftprobe: nach der Montage die Luftleitung anschließen und auf Leckgeräusche sowie Druckabfall prüfen.
Häufige Störungen und Lösungen
- Verzögerte Bremswirkung: Kolben oder Führungsstift klemmt; Mechanismus ausbauen, reinigen und Stift sowie Buchse erneuern.
- Ungleiche Bremswirkung: die Bewegung zwischen rechtem und linkem Sattel weicht ab; Hebel, Kurbel und Nachstellzahnrad prüfen und Gleichlauf herstellen.
- Luftgeräusch: Dichtung, O-Ring oder Anschluss ist undicht; betroffenes Dichtelement ersetzen.
- Druckabfall: Kolbendichtung ist verschlissen; Kolben und Dichtungssatz erneuern.
- Einseitiger Belagverschleiß: Spiel an Stift oder Buchse vorhanden; Lager reinigen und erneuern.
Sie fragen, wir antworten
Wann muss der Bremssattelmechanismus erneuert werden?
Verzögerte Bremswirkung, Luftgeräusche oder eine ungleiche Bremsleistung zwischen rechtem und linkem Sattel sind Anlass zur Prüfung. Sind Kolben, Führungsstift oder Dichtung sichtbar verschlissen, ist ein Austausch nötig. Beim Belagwechsel sollte der Mechanismus immer mit geprüft werden.
Müssen Kolben und Dichtungssatz gemeinsam erneuert werden?
Ist das Leck auf den Kolben zurückzuführen, sind Dichtung und Kolben gemeinsam zu erneuern. Die alte Dichtung passt nicht sauber zu einem neuen Kolben und die Undichtigkeit kehrt schnell zurück. Die Entscheidung sollte anhand des Zustands der ausgebauten Teile getroffen werden.
Warum müssen Führungsstift und Buchse geprüft werden?
Diese Teile halten den Kolben gerade und in der Mitte. Bei Verschleiß kippt der Kolben, der Belag nutzt sich einseitig ab und die Bremswirkung wird unausgeglichen. Beim Austausch müssen die Aufnahmen gereinigt werden.
Kommt eine Luftundichtigkeit immer vom Bremssattel?
Nein, die Leckage kann in der Leitung, an Anschlüssen oder in der Dichtung des Sattels liegen. Um die Ursache zu finden, sollten Leitungen und Verbindungen nacheinander geprüft werden. Liegt sie am Sattel, werden die betroffene Dichtung oder der O-Ring ersetzt.
Wie entscheidet man zwischen Komplettset und Einzelteiltausch?
Bei Verschleiß an mehreren Elementen liefert das Komplettset ein gleichmäßigeres Ergebnis. Ist nur ein einzelnes Teil defekt, kann der Einzelteiltausch genügen. Maßgeblich ist der Gesamtzustand des ausgebauten Mechanismus.
