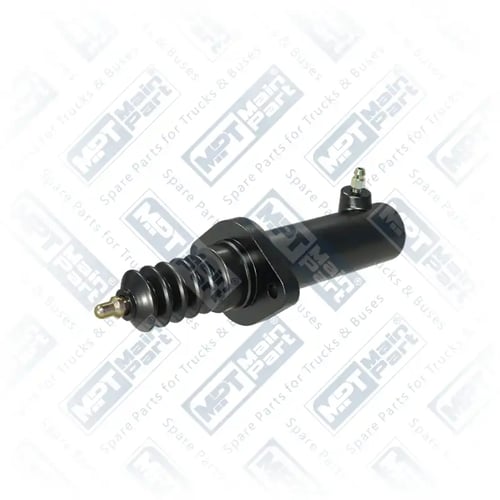

Nehmerzylinder — Hydraulisches Übertragungselement des Kupplungssystems

Der Nehmerzylinder ist ein kritisches Bauteil am getriebeseitigen Ende der Hydraulikleitung des Kupplungssystems in schweren Nutzfahrzeugen, das den durch die Pedalbewegung des Fahrers erzeugten Druck in eine mechanische Bewegung umwandelt. Als Teil des Kupplungssystems nimmt er den vom Geberzylinder kommenden hydraulischen Druck auf und überträgt diesen Druck über seinen Kolben auf einen Ausrückhebel, wodurch die Druckplatte betätigt wird; so wird die Motorleistung unterbrechungsfrei auf das Getriebe übertragen oder vorübergehend getrennt.

Im Produktsortiment befinden sich einteilige klassische Nehmerzylinder, selbstnachstellende hydraulische Konzentrikzylinder, innere Dichtungs- und Manschettensätze, Kolben-Feder-Gruppen sowie Hilfsteile wie Anschlussschlauch und Nippel. Aufgrund der je nach Fahrzeugmodell unterschiedlichen Gehäusekonstruktion und Hublänge ist die Wahl der richtigen Variante für den einwandfreien Betrieb des Systems wichtig.

• Klassische externe und eingebaute Konzentrik-Nehmerzylindergehäuse

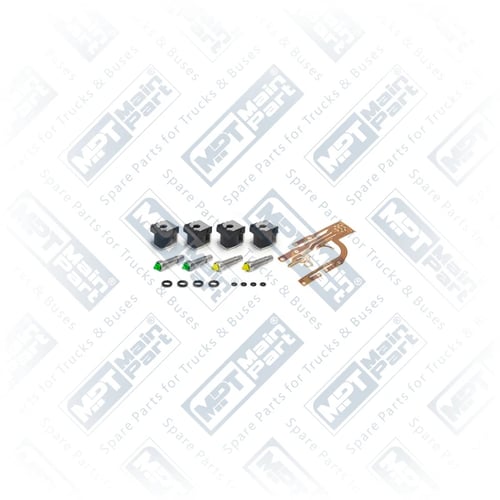

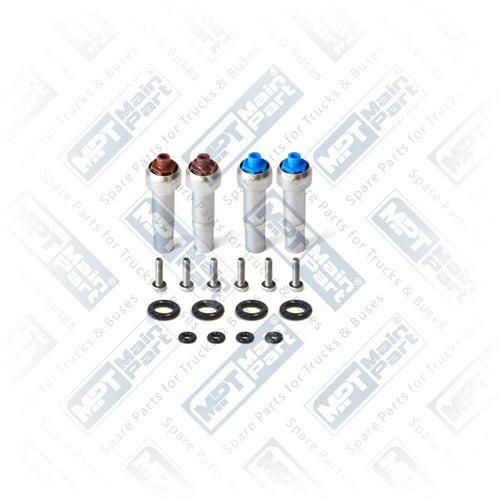

• Innere Reparatursätze mit Kolben, Manschette und Rückstellfeder
• Entlüftungsnippel, Staubbalg und Verbindungselemente
• Hydraulikschlauch- und Rohranschlussteile

Der Nehmerzylinder wird mit allgemeiner Kompatibilität für die wichtigsten Lkw- und Busmarken hergestellt; da jedoch Gehäusegröße, Hubweg und Anschlusstyp von Fahrzeug zu Fahrzeug variieren können, wird empfohlen, beim Austausch das vorhandene Teil als Referenz zu verwenden. Wird im System ein Luftspalt, eine Undichtigkeit oder Dichtungsverschleiß festgestellt, schützt frühzeitiges Eingreifen den Fahrkomfort und verhindert unnötigen Verschleiß benachbarter Teile wie der Druckplatte; eine regelmäßige Kontrolle der Hydraulikflüssigkeit und Entlüftung ist zudem eine einfache Wartungsmaßnahme, die die Lebensdauer verlängert.

Häufig gestellte Fragen

Wofür ist der Nehmerzylinder zuständig? Er wandelt den vom Geberzylinder kommenden hydraulischen Druck in eine mechanische Bewegung um, löst die Druckplatte aus und überträgt die Kupplungsbetätigung vom Pedal zum Getriebe.

Was sind die Anzeichen eines defekten Nehmerzylinders? Häufige Anzeichen sind ein hartes oder schwammiges Kupplungspedalgefühl, Schwierigkeiten beim Gangwechsel, Hydraulikflüssigkeitsleckage unter dem Pedal und eine nicht vollständig trennende Kupplung.

Wann muss der Nehmerzylinder ausgetauscht werden? Bei Undichtigkeit, Verschleiß der inneren Dichtung oder einem verhärteten, nicht mehr beweglichen Kolben ist nach Entlüftung der Hydraulikleitung ein Austausch erforderlich; eine Verzögerung kann zum vollständigen Verlust der Kupplungsbetätigung führen.

Wie wählt man den richtigen Nehmerzylinder aus? Maßgeblich sind der zum Fahrzeugmodell passende Gehäusetyp, der Hubweg und die Anschlussgröße; das vorhandene Teil sollte ausgebaut und als Referenz verwendet werden.

Was ist der Unterschied zwischen Nehmerzylinder und Geberzylinder? Während der Geberzylinder die Pedalbewegung in hydraulischen Druck umwandelt, wandelt der Nehmerzylinder diesen Druck getriebeseitig wieder in eine mechanische Bewegung um und überträgt ihn auf die Druckplatte; beide sind die zwei Enden derselben Hydraulikleitung.

Was ist nach dem Austausch des Nehmerzylinders zu tun? Das Hydrauliksystem muss vollständig entlüftet, der Flüssigkeitsstand kontrolliert und die Anschlussnippel auf Dichtheit geprüft werden.

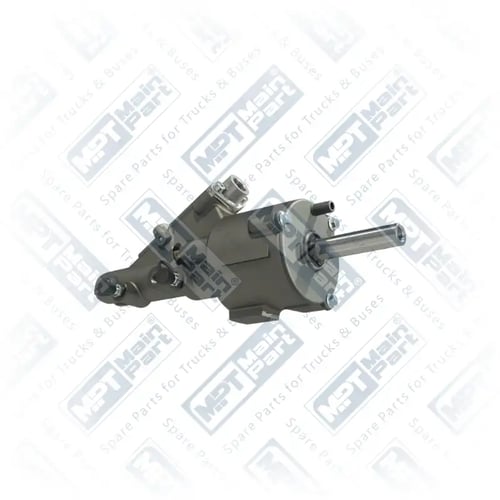

Arbeitet der Nehmerzylinder mit dem Kupplungsservo zusammen? In servounterstützten Systemen wird die vom Nehmerzylinder erzeugte Bewegung über die Servoeinheit verstärkt und auf die Druckplatte übertragen, sodass beide Teile sich gegenseitig ergänzen.
