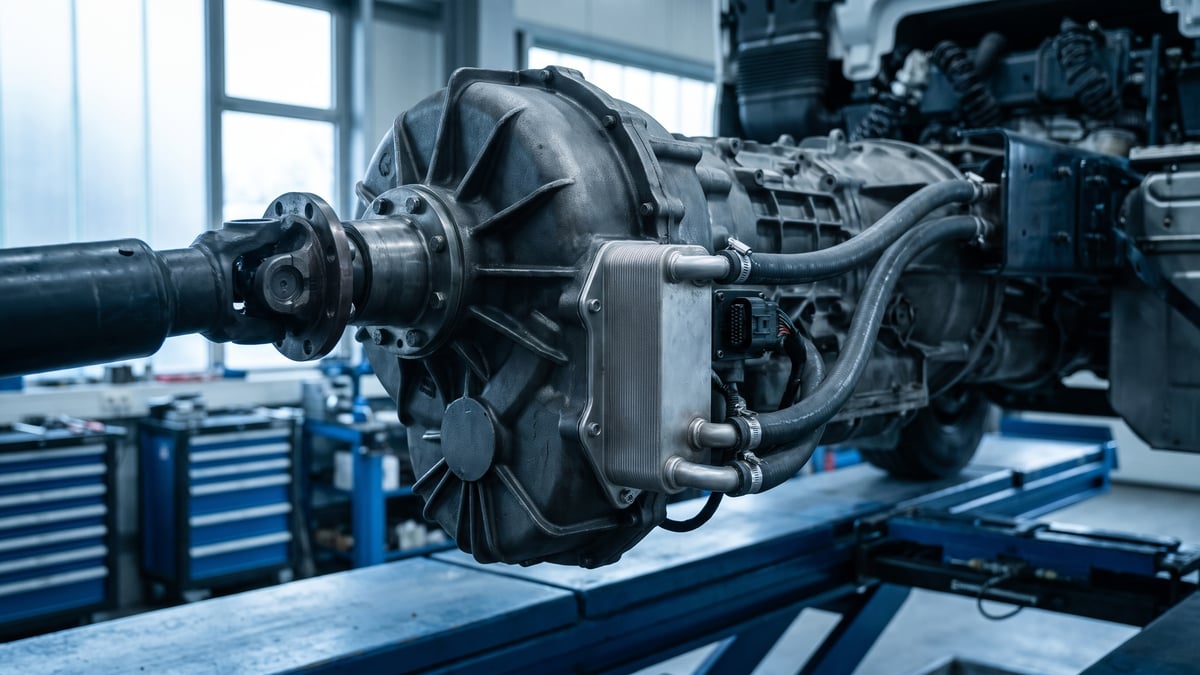

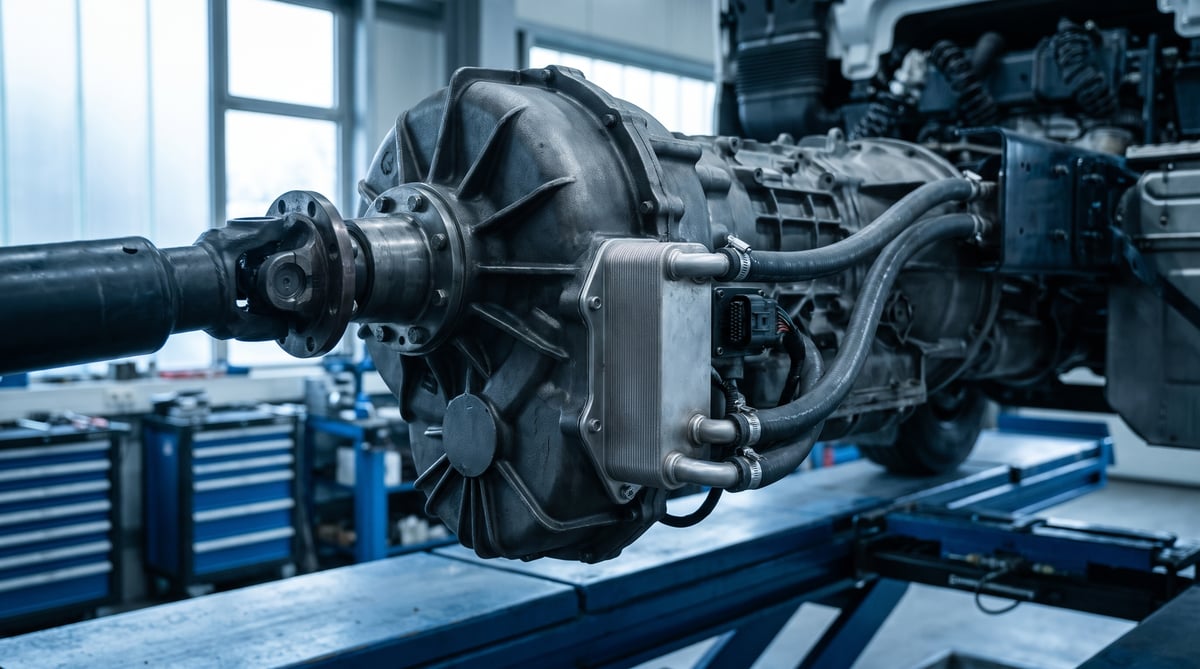

Retarder nedir? Kamyon, çekici ve otobüslerde şanzımana ya da kardan hattına bağlı çalışan, aracı servis freni kullanılmadan yavaşlatan yardımcı frendir. Balata sürtünmesi yerine yağ akışı ya da manyetik alan kullanır; aracın hareket enerjisini ısıya çevirir. Uzun inişlerde hızı sabit tutar, balata ve disklerin aşırı ısınmasını önlemeye yardım eder; servis freni duruş ve acil durumlar için hazır kalır.
Kısaca:
- Hidrodinamik (hidrolik) retarder yağ akışıyla, elektromanyetik retarder girdap akımıyla frenler; iki tipte de hareket enerjisi ısıya dönüşür.
- Hidrodinamik retarderin ısısı motor soğutma sistemine aktarılır; soğutma sıvısı sınır sıcaklığa yaklaşınca retarder gücü otomatik olarak düşürülür.
- Retarder yalnız tahrik tekerleklerini frenler ve aracı tamamen durdurmaz; ıslak, buzlu ya da karlı yolda kapatılması önerilir.
- Retarder arızaları çoğunlukla zayıf frenleme, uyarı lambası ya da yağ ve soğutma sıvısı kaybıyla kendini gösterir; teşhise arıza kaydı ve soğutma sisteminden başlanır.
Retarder nedir, ne işe yarar?
Retarderin temel görevi, uzun inişlerde frenleme yükünü üstlenerek servis frenini aşırı ısınmaya ve aşınmaya karşı korumaktır. Balata sürtünmesiyle çalışan servis freni uzun inişte aşırı ısınırsa etkisi azalır ve sürücü aynı yavaşlama için pedala giderek daha çok basmak zorunda kalır; buna fren zayıflaması (fading) denir.
Avrupa'da geçerli araç fren mevzuatı bu tür sistemleri endurance braking system adıyla, uzun süre belirgin performans kaybı olmadan frenleme etkisi sağlayabilen ek fren sistemi olarak tanımlar. Türkçede yavaşlatıcı, sürekli fren ya da yardımcı fren olarak da anılır. Retarder tamamen ya da kısmen şanzımana entegre olabilir, şanzımanın yanına flanşla bağlanabilir ya da kardan hattına ayrı bir ünite olarak yerleştirilebilir.
Retarder nasıl çalışır?
Hidrodinamik retarder, karşılıklı duran iki kanatlı çark arasında dolaşan yağ sayesinde kardan milinin dönüşünü frenler. Rotor (dönen çark) aktarma organına, stator (sabit çark) retarder gövdesine bağlıdır. Rotor çalışma odasına giren yağı hızlandırıp statora yöneltir; statorun kanatları bu akışı keserek rotoru, dolayısıyla aracı yavaşlatır. Frenleme momenti odadaki yağ miktarına, basıncına ve rotorun dönüş hızına bağlıdır.
Açığa çıkan enerji yağı ısıtır. Retardere bağlı yağ soğutucusu (eşanjör: yağın ısısını soğutma sıvısına aktaran ısı değiştirici) bu ısıyı motor soğutma devresine, oradan radyatöre taşır. Bu nedenle hidrodinamik retarderin uzun süreli gücü aracın soğutma kapasitesiyle sınırlıdır.
Hidrodinamik retarderde kumanda zinciri çoğu araçta şöyle işler:
- 1. Sürücü direksiyon kolonundaki kolla frenleme kademesini seçer. Bazı araçlarda retarder fren pedalına basılınca ya da yokuş aşağı sabit hız fonksiyonuyla kendiliğinden devreye girer.
- 2. Retarder, gaz pedalı tamamen bırakıldığında frenler; kontrol ünitesi istenen momenti hız, sıcaklık ve ABS bilgisine göre sınırlar.
- 3. Kontrol ünitesinin kumanda ettiği elektrikli valf (tasarıma göre oransal ya da selenoid tip) yağ dolumunu ayarlar; birçok tasarımda yağ, basınçlı havayla çalışma odasına itilir. Dolum arttıkça frenleme güçlenir.
- 4. Kol kapatıldığında ya da gaz pedalına basıldığında yağ odadan boşaltılır ve frenleme sona erer.
Retarder çeşitleri: hidrolik ve elektromanyetik
Retarderler frenleme yöntemine göre hidrodinamik (hidrolik) ve elektromanyetik (girdap akımlı) olarak ikiye ayrılır; aralarındaki belirgin fark, ısının soğutma sıvısına mı yoksa havaya mı atıldığıdır.
Hidrodinamik (hidrolik) retarder
Kamyon ve çekicilerde fabrika çıkışlı retarderlerde yaygın tip budur. Çalışma sıvısı genellikle yağdır; bazı tasarımlarda su kullanılır. Kompakt yapılıdır ve yüksek hızda güçlü frenler. Zayıf yanı, kardan devri düştükçe momentinin azalması ve soğutma sistemi ısındığında gücünün sınırlanmasıdır.
Yağ düzeni tasarıma göre değişir. Şanzımana entegre bazı retarderler şanzıman yağıyla çalışır ve bu şanzımanlarda filtre değişimi de öngörülebilir; bazı retarderlerin ise şanzımandan bağımsız kendi yağ devresi vardır. Retarder şanzıman yağını kullanıyorsa yağın tipi ve seviyesi frenlemeyi de etkiler; doğru yağın nasıl seçileceği şanzıman yağı seçiminde dikkat edilecekler yazısında anlatılıyor.
Elektromanyetik (girdap akımlı) retarder
Sabit bir stator ile kardan miline ya da şanzıman veya aks flanşına bağlı bir çift rotordan oluşur. Stator bobinlerine akım verilince oluşan manyetik alan, dönen rotorlarda girdap akımları doğurur ve bu akımlar dönüşe karşı koyar. Isı çoğu tasarımda rotor kanatçıklarından havaya atıldığı için motor soğutma sistemini yüklemez; vites boştayken de frenleyebilir.
Buna karşılık aracın elektrik sistemine yük bindirir ve retarder ısındıkça kontrol ünitesi gücü sınırlar. Otobüslerde, acil durum ve çöp toplama gibi özel amaçlı araçlarda ve bazı ağır kamyonlarda görülür; bazı uygulamalarda fren pedalıyla devreye girer.
Retarder nasıl ve ne zaman kullanılır?
Retarder en çok uzun inişlerde işe yarar: iniş başlamadan devreye alınır ve hızı servis freni kullanılmadan sabit tutar; servis freni son yavaşlama ve duruş için saklanır.
- Vites: İnişe girmeden uygun vitese geçin. Düşük motor devrinde tam kademe retarder kullanmak, soğutma sıvısı akışı motor devrine bağlı olduğundan, sıvıyı aşırı ısıtabilir ve soğutma devresinde kabarcıklanmaya (kavitasyon) yol açabilir. Hız yükseldikten sonra vites küçültmeyi denemeyin; vites girmeyebilir.
- Kademe: Hızı servis frenine gerek bırakmadan tutan kademeyi seçin; araçta yokuş aşağı sabit hız fonksiyonu varsa onu kullanın.
- Sıcaklık: Soğutma sıvısı göstergesini izleyin. Sıcaklık sınıra yaklaşınca retarder gücü kendiliğinden azalır; hızı güvenli bir seviyeye indirin ve vites girebiliyorsa bir alt vitese geçin.
- Kaygan zemin: Retarder yalnız tahrik tekerleklerini frenler. Islak, buzlu ya da karlı yolda bu tekerlekler kayabilir; çekici-dorse kombinasyonunda dorse çekiciyi yana itip makaslamaya yol açabilir. Bu koşullarda retarderi kapatın; aracın el kitabı belirli bir kademeye izin veriyorsa ona uyun.
Güvenlik notu: İnişte retarder gücü düşerse ya da uyarı lambası yanarsa hızı servis freniyle aralıklı ve kontrollü biçimde azaltın, pedalı sürekli basılı tutmayın ve vitesi boşa almayın. İlk güvenli yerde durup sistemin soğumasını bekleyin; lamba sönmüyorsa aracı servise gösterin.
Retarder ile motor freni (egzoz freni) arasındaki fark nedir?
Motor freni frenleme direncini motorda, retarder ise aktarma organında üretir; ikisi de yalnız tahrik tekerleklerine etki eder ve birbirini tamamlar. Motor freni, egzoz hattındaki bir kelebekle karşı basınç oluşturarak (egzoz freni) ya da sıkıştırma zamanının sonunda egzoz supabını açıp sıkıştırılmış havayı boşaltarak (kompresyon freni) motoru yavaşlatır.
| Özellik | Motor freni (egzoz ya da kompresyon tipi) | Retarder |
|---|---|---|
| Konum | Egzoz hattındaki kelebek ya da motor supap mekanizması | Şanzıman içi veya arkası, kardan hattı |
| Etkinliği belirleyen etken | Motor devri: yüksek devirde güçlenir, doğru vites seçimi şarttır | Hidrodinamik tipte kardan devri: yüksek hızda güçlü, düşük hızda zayıftır |
| Vites değişimi | Debriyaja basıldığında ya da vites boştayken etkisi kesilir | Şanzıman çıkışına bağlı tiplerde vites değişirken de frenlemeyi sürdürür |
| Ses | Belirgin ses çıkarabilir; bazı ülkelerde yerleşim yerlerinde kullanımı kısıtlanır | Egzoz sesi yoktur; uzun kullanımda soğutma fanının uğultusu duyulabilir |
| Bakım noktaları | Egzoz fren kelebeği, kumanda silindiri, valf | Yağ seviyesi ve değişimi, contalar, eşanjör, kumanda valfi, sıcaklık sensörü |
Bazı araçlarda kumanda kolunun ilk kademesi yalnız motor frenini, sonraki kademeler retarderi de devreye alır; sistem arka aksın aşırı frenlenmemesi için ikisinin payını ayarlar. Egzoz freninin kelebek, valf ve silindir yapısı motor freni (egzoz freni) yazısında anlatılıyor; bu sistemin egzoz fren silindiri, basınç regülatörü ve tamir takımları ayrı bir grupta yer alır.
Retarder arızası belirtileri ve kontrol sırası
Retarder arızası çoğunlukla zayıf frenleme, uyarı lambası, yağ ya da soğutma sıvısı kaybı ve yağ ile soğutma sıvısının karışması şeklinde görülür. Aşağıdaki tablo belirtiden kontrole giden ilk adımları özetler.
| Belirti | Olası neden | Kontrol |
|---|---|---|
| Frenleme zayıf ya da inişte giderek azalıyor | Sıcaklık koruması devrede, yağ seviyesi düşük, hava beslemesinde ya da kumanda valfinde sorun | Soğutma sıvısı sıcaklığı, retarder veya şanzıman yağ seviyesi, valf ve hava hattında kaçak |
| Uyarı lambası yanıyor, retarder devreye girmiyor | Sıcaklık sensörü, kablo veya konnektör, valf bobini ya da kontrol ünitesi arızası | Arıza kodunun okunması, konnektör ve sensör ölçümü |
| Retarder çevresinde yağ izi, yağ eksiliyor | Conta, keçe ya da hortum bağlantısı hasarı | Bölgeyi temizleyip kaçak noktasını izleme, conta ve hortum kontrolü |
| Soğutma sıvısı eksiliyor, genleşme kabında yağ ya da yağda süt görünümü var | Eşanjör içinde kaçak veya çatlak | Soğutma sisteminde yağ kirliliği, eşanjörün oturması ve çatlak kontrolü; yağın kaynağını ayırmak için motor yağ soğutucusunu da kontrol edin |
| Retarder kullanılırken sık hararet | Eksik ya da yanlış soğutma sıvısı, tıkalı eşanjör veya radyatör, fan, termostat ya da su pompası sorunu, düşük devirde kullanım | Soğutma sıvısı seviyesi ve karışım oranı, akış yolları, fan, termostat ve basınç kapağı; sıra için motor neden hararet yapar yazısına bakın |
| Elektromanyetik retarderde zayıf frenleme | Düşük akü veya şarj gerilimi, bobin ya da bağlantı sorunu, aşırı ısınma | Akü ve şarj gerilimi, bağlantılar, kontrol ünitesi arıza kaydı |
Kontrole arıza kaydını okuyarak başlayın; ardından soğutma sıvısını, yağ seviyesini ve kaçakları, en son hava beslemesini, valfleri ve sensörleri inceleyin. Eşanjör değiştirildiğinde soğutma sistemi yıkanmalı, retarder yağı ve soğutma sıvısı üretici talimatına göre yenilenmelidir.
Güvenlik notu: Çalışmaya başlamadan önce aracı düz zeminde park freniyle sabitleyin, tekerleklere takoz koyun ve motoru durdurun. Uzun inişten sonra retarder yağı ve soğutma sıvısı çok sıcaktır; sistem soğumadan basınçlı soğutma devresinin kapağını açmayın. Kumanda valfinde ve hava hattında çalışmadan önce ilgili devrenin basıncını boşaltın; elektromanyetik retarderde akü bağlantısını ayırın.
Retarder parçası nasıl eşleştirilir?
Doğru retarder parçası; retarder tipi, şanzıman modeli ve OEM parça numarası birlikte eşleştirilerek bulunur. Aynı araç modelinde bile retarderli ve retardersiz şanzıman versiyonları farklı parça ve yağ gerektirebilir.
- Tip etiketi: Retarder ve şanzıman etiketindeki model ve seri numarasını not edin.
- OEM numarası: Eski parçanın üzerindeki ya da üretici parça kataloğundaki numarayı esas alın.
- Araç bilgisi: Şasi numarası (VIN), model yılı ve donanım (şanzıman tipi, retarder seçeneği) eşleşmeyi doğrular.
- Takım içeriği: Tamir takımı ve conta setlerinde parça listesini, valflerde bağlantı tipini ve çalışma gerilimini karşılaştırın.
MPT kataloğunda retarder tamir takımı, conta ve selenoid valfleri ile şanzıman sensörleri, valfleri ve yağ soğutucuları ayrı gruplarda yer alır. OEM numarasıyla arama yapıp ürün sayfasındaki çapraz referans ve araç uyumluluk bilgisini kontrol edebilirsiniz. Retarder tamamen devre dışı kaldıysa, yağ ile soğutma sıvısı karıştıysa ya da arıza kaydı silinmiyorsa onarımı retarder ve şanzıman konusunda deneyimli bir servise bırakın; onarımdan sonra frenleme işlevi test edilmelidir.
