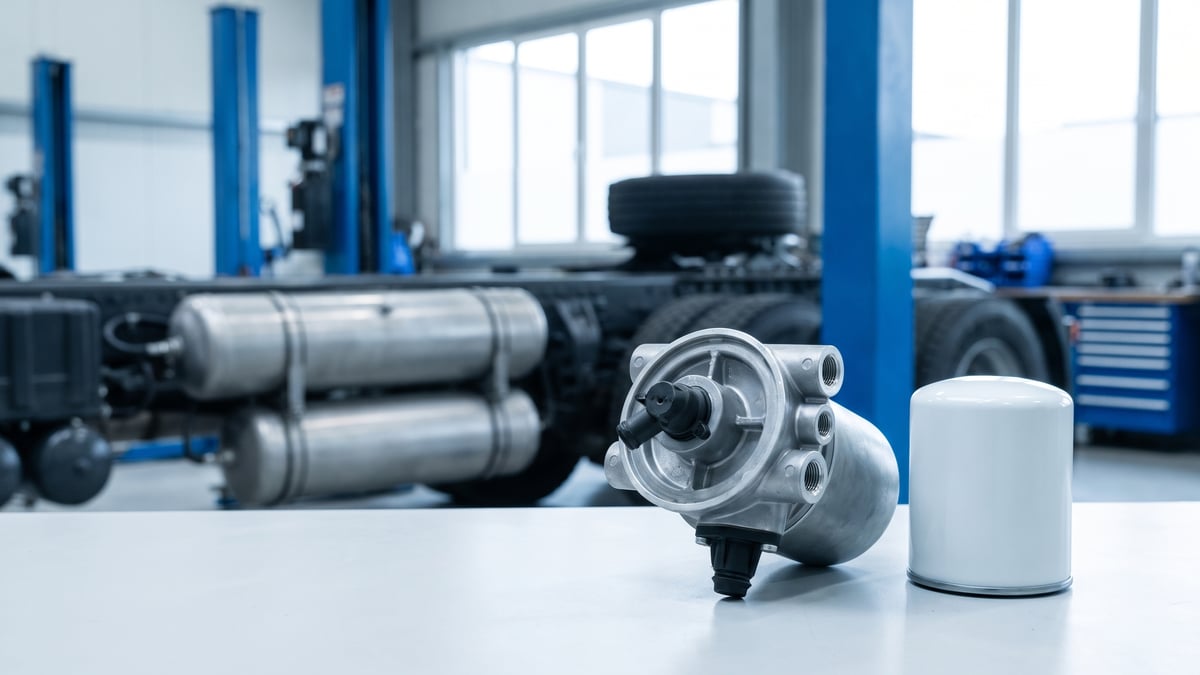

Lufttrockner im Lkw: Funktion, Patrone und typische Defekte

Die Funktion des Lufttrockners im Lkw: Er scheidet in der Druckluftbremsanlage von Lkw und Zugmaschinen Feuchtigkeit, Öltröpfchen und Schmutz aus der vom Kompressor geförderten Luft ab. Die Feuchtigkeit bindet das Trockenmittel in der Patrone. Erreicht der Druck den Abschaltdruck, öffnet das Abblasventil, Wasser und Öl werden ausgeblasen, und die Patrone wird mit trockener Luft in Gegenrichtung regeneriert.

Kurz gesagt:

• Wasser in ungetrockneter Luft führt zu Korrosion in Behältern und Ventilen, zum Auswaschen der Schmierung in den Ventilen und im Winter zu Eisbildung.
• Ein kurzes, kräftiges Abblasen beim Abschalten ist normal; ein dauernder Luftaustritt am Auslass während des Füllens ist es nicht.
• Kommt regelmäßig Wasser aus den Behältern, werden Patrone, Abblasventil und Leckagen im System gemeinsam geprüft.
• Ölt der Kompressor, löst allein der Patronenwechsel das Problem nicht; zuerst wird der Kompressor instand gesetzt.

Wozu dient der Lufttrockner im Lkw, und warum ist er notwendig?

Der Lufttrockner ist notwendig, weil der Kompressor die Luft beim Verdichten erhitzt und der Wasserdampf in dieser warmen Luft in den Leitungen und Behältern beim Abkühlen zu Wasser kondensiert. Dieselbe Luft nutzen neben den Bremsen auch der Kupplungsverstärker, das AMT und die Schaltbetätigung, die Luftfederung und die Anhängerbremsanlage; die Feuchtigkeit verteilt sich daher im gesamten Druckluftsystem.

Der Trockner verringert die Feuchtigkeit, beseitigt das Wasser im System aber nicht vollständig; deshalb bleiben das regelmäßige Entwässern und Prüfen der Behälter nötig. Industrielle Kompressortrockner in Fabriken und der Klimaanlagen-Trocknerfilter im Pkw sind andere Bauteile; Pkw haben keine Druckluftbremse.

Wie funktioniert der Lufttrockner? Trocknungs- und Regenerationszyklus

Der Lufttrockner trocknet beim Füllen die Luft und leitet sie in die Behälter; beim Abschaltdruck öffnet er das Abblasventil, bläst die angesammelte Feuchtigkeit aus und regeneriert die Patrone. Die typische Reihenfolge ist: Kompressor, Lufttrockner (mit Rückschlagventil am Ausgang), Vierkreisschutzventil (das die Luft auf die Kreise verteilt und verhindert, dass ein Leck in einem Kreis die anderen entleert) und Luftbehälter.

Wann der Kompressor fördert und wann er auf Leerlauf schaltet, bestimmt nicht der Trockner, sondern der Druckregler; er kann im selben Gehäuse sitzen wie der Trockner. Das Gesamtsystem beschreibt der Beitrag Druckluftbremse im Lkw: Aufbau und Funktion.

• 1. Füllen: Die heiße, feuchte Luft strömt zuerst durch den Öl- und Partikelvorfilter in der Patrone und dann durch das Trockenmittelgranulat; die Feuchtigkeit lagert sich an der porösen Oberfläche des Granulats an, und die trockene Luft gelangt über das Rückschlagventil in die Behälter.
• 2. Abschalten: Erreicht der Druck den vom Hersteller festgelegten Abschaltdruck, öffnet der Regler das Abblasventil und der Kompressor wird auf Leerlauf geschaltet; je nach System entweicht die Luft des Kompressors über den Auslass des Trockners ins Freie, oder der Kompressor wird über eine Steuerleitung entlastet.
• 3. Regeneration: Regeneration bedeutet, dass die Patrone wieder getrocknet wird, und sie läuft in zwei Schritten ab. In dem Moment, in dem das Ventil öffnet, bläst ein kurzer, kräftiger Luftstoß angesammeltes Wasser und Öl aus; danach strömt eine begrenzte Menge trockener Luft durch eine Drosselbohrung, entspannt sich und fließt in Gegenrichtung durch die Patrone, wobei sie die Feuchtigkeit aus dem Granulat aufnimmt. Diese Luft stammt je nach Trocknerbauart aus einem separaten Regenerationsbehälter oder aus den Systembehältern; das Rückschlagventil verhindert, dass die Behälterluft ungehindert über den Trockner zurückströmt.
• 4. Einschalten: Fällt der Druck auf den Einschaltdruck, schließt das Abblasventil, und das Füllen beginnt von Neuem.

Die Heizung ist ein thermostatisch geregeltes Element, das den Bereich des Abblasventils vor Frost schützt und aus der Bordelektrik (12 V oder 24 V) versorgt wird. Bei Fahrzeugen mit hohem Luftverbrauch werden Zweikammertrockner eingesetzt, bei denen zwei Patronen im Wechsel arbeiten: Eine trocknet die Luft, während die andere regeneriert wird.

Einfacher Lufttrockner oder Luftaufbereitungseinheit: Was ist der Unterschied?

Ein einfacher Lufttrockner und eine Luftaufbereitungseinheit trocknen beide die Luft; der Unterschied liegt darin, welche Ventile im selben Gehäuse sitzen und ob die Steuerung pneumatisch oder elektronisch ist. Der einfache Lufttrockner (Einkammertrockner) vereint Trocknerpatrone und Abblasventil, je nach Bauart auch den Druckregler, in einem Gehäuse; das Vierkreisschutzventil sitzt separat. Entsprechende Teile finden sich unter Lufttrockner für die Druckluftanlage.

Die Luftaufbereitungseinheit (APU) dagegen vereint Lufttrockner und Vierkreisschutzventil, bei den meisten Bauarten auch den Druckregler, in einem Gehäuse. In der elektronischen Ausführung (E-APU) kommen Drucksensoren und Magnetventile hinzu; Regeneration sowie das Zu- und Abschalten des Kompressors steuert das Steuergerät. Welches Fahrzeug welche Bauart verwendet, hängt von Marke, Modell und Baujahr ab.

Der Begriff „Entwässerungsventil“ oder „Ablassventil“ wird in der Praxis für vier verschiedene Teile verwendet; bei der Teilesuche sollte geklärt werden, welches gemeint ist:

• Abblasventil am Auslass des Lufttrockners: das Ventil, das bei der Regeneration Wasser, Öl und Schmutz ausbläst.
• Separater Druckregler (Entlüftungsventil): bei Systemen mit vom Trockner getrenntem Regler das Ventil, das den Kompressor beim Abschaltdruck auf Leerlauf schaltet; im Katalog als „Entlüftungsventil“ geführt.
• Sicherheitsventil: öffnet bei Überdruck, wenn der Regler nicht arbeitet.
• Entwässerungshahn am Luftbehälter: der manuelle oder automatische Hahn, der das Wasser am Behälterboden ablässt.

Woran erkennt man einen Defekt am Lufttrockner?

Ein Defekt des Lufttrockners zeigt sich meist durch Wasser aus den Behältern, dauernden Luftaustritt am Auslass, zu langsam steigenden Druck und Einfrieren im Winter. Ein einzelnes Symptom beweist noch kein defektes Teil; die Tabelle nennt mögliche Ursachen und Prüfungen.

Bei einigen Trocknern bläst der Auslass in der Leerlaufphase des Kompressors ins Freie, oder es treten drehzahlabhängig kleine Luftstöße aus; bleibt dabei der Behälterdruck stabil, kann diese Strömung normal sein (Herstellerunterlagen beachten). Bei einer elektronischen Einheit mit Warnmeldung wird der Fehlerspeicher mit dem Diagnosegerät ausgelesen.

Wie prüft man Abblasventil und Lufttrockner Schritt für Schritt?

Die Prüfung des Lufttrockners erfolgt in sieben Schritten bei laufendem Motor, indem man Auslass und Druckverhalten beobachtet. Vorher werden die Sicherheitsmaßnahmen getroffen.

Sicherheit: Das Fahrzeug steht auf ebenem Boden, die Feststellbremse ist angezogen, und die Räder sind mit Unterlegkeilen gesichert. Hände und Gesicht nicht an den Auslass halten; das plötzliche Ausblasen schleudert Schmutz und Öl, daher Schutzbrille tragen.

Vor Arbeiten an Patrone oder Ventil Motor abstellen und Zündschlüssel abziehen; Trockner, einen vorhandenen Regenerationsbehälter und alle Behälter drucklos machen. Sobald der Druck abgelassen ist, greift die Federspeicherbremse; die Unterlegkeile bleiben bis zum Ende der Arbeit. Diese Arbeiten gehören in die Hände geschulten Personals.

• 1. Motor starten und das System füllen; während des Füllens darf am Auslass keine dauernde Luft austreten.
• 2. Beim Abschalten muss ein kurzer, kräftiger Luftstoß zu hören sein; den am Manometer angezeigten Abschaltdruck mit dem Wert des Herstellers vergleichen. Bei elektronischen Einheiten kann das Verhalten abweichen, weil das Steuergerät die Regeneration zeitlich steuert.
• 3. Im Leerlauf warten, ohne einen Verbraucher zu betätigen; wiederholtes Abblasen in kurzen Abständen deutet auf ein Leck im System hin.
• 4. Motor abstellen und den Druck beobachten. Strömt nach dem Ausblasen und der anschließenden Regenerationsströmung weiter Luft aus dem Auslass und fällt der Druck, ist das Rückschlagventil des Trockners verdächtig. Fällt der Druck an anderer Stelle, helfen für Statiktest und Kreistrennung die Hinweise in Leckagen in Druckluftbremsanlagen finden.
• 5. Die Behälter von Zugmaschine und Auflieger entwässern und auf Wasser oder Öl prüfen. Auflieger haben in der Regel keinen eigenen Lufttrockner; ihre Luft kommt aus dem Trockner der Zugmaschine.
• 6. Bei Kälte mit eingeschalteter Zündung die Spannung am Heizungsstecker messen und prüfen, ob sich der Bereich der Heizung erwärmt.
• 7. Bei elektronischen Einheiten den Fehlerspeicher mit dem Diagnosegerät auslesen.

Den Auslass nicht mit der Hand oder einem Stopfen verschließen, um zu testen; wird der Luftstrom beim Ausblasen behindert, können die inneren Teile des Ventils Schaden nehmen.

Wann wird die Lufttrocknerpatrone gewechselt?

Die Patrone wird im vom Hersteller vorgesehenen Wartungsintervall gewechselt oder dann, wenn regelmäßig Wasser aus den Behältern kommt, obwohl Leckage-, Abblas- und Kompressorprüfung unauffällig sind. Das Intervall hängt von Kompressor, Einsatz und Patronenbauart ab, daher passt kein einzelner Kilometer- oder Zeitwert für alle Fahrzeuge. Verkürzt wird es durch:

• Hohen Luftverbrauch: Luftfederung, AMT und Schaltbetätigung, häufiges Anfahren und Anhalten sowie Aufbauten, die Druckluft nutzen.
• Lecks in den Leitungen: Der Kompressor bleibt lange unter Last, für die Regeneration bleibt wenig Zeit.
• Ölübertritt am Kompressor.
• Heißes und feuchtes Einsatzumfeld.

Ölt der Kompressor, kann das mit Öl überzogene Granulat keine Feuchtigkeit mehr binden; vor dem Patronenwechsel muss das Kompressorproblem behoben werden. Symptome und Instandsetzung beschreibt der Beitrag Wann den Kompressor-Reparatursatz wechseln?. Tritt aus dem Auslass weißliche Paste oder kleines Granulat aus, ist die Patrone beschädigt; sie wird dann getauscht, und die Befestigung des Trockners wird auf Vibrationsschäden geprüft.

Neben der Standardpatrone gibt es Patronen mit Ölabscheider (Koaleszenzfilter), die vor dem Granulat Öltröpfchen abscheiden; sie werden bei hoher Ölbelastung oder hohem Luftverbrauch bevorzugt. Die richtige Patrone wird anhand von OEM-Nummer, Gewindemaß (bei manchen Linksgewinde) und Dichtungspassung gewählt; äußerlich gleiche Patronen sind nicht immer austauschbar. Bei Trocknern mit Ölabscheider-Patrone schreiben einige Hersteller vor, denselben Patronentyp wieder einzubauen.

Nach dem Wechsel die Behälter entwässern; im System verbliebenes Wasser kann noch eine Weile nachkommen. Öl oder Schlamm in den Behältern beseitigt der Trockner nicht, die Behälter werden gesondert gereinigt. Anschließend Dichtheit und Füllvorgang prüfen. Die Patrone wird nicht unter Druck ausgebaut; Schmieren der Dichtung und Anzugsvorgabe richten sich nach der Herstellervorgabe.

Reparatursatz oder komplette Einheit? Teileauswahl und Werkstatt

Ob beim Lufttrockner ein Reparatursatz oder eine komplette Einheit gewählt wird, hängt vom Ort des Schadens ab: Bei Rissen, Korrosion oder Schäden an Gewinde und Anschlüssen im Gehäuse ist der komplette Austausch nötig. Verschlissene Dichtungen, Kolben und Teile des Abblasventils lassen sich mit einem Reparatursatz erneuern; für Regler, Rückschlagventil, Heizung und Schalldämpfer gibt es bei vielen Bauarten eigene Sätze, deren Inhalt je nach Hersteller variiert.

Bei einigen Einheiten sind die Ventile des Vierkreisschutzventils nicht instand setzbar und werden nicht verstellt; liegt der Fehler in diesem Bereich, wird die Einheit komplett getauscht. Bei elektronischen Einheiten legt der Hersteller den Umfang der Instandsetzung fest.

Bei der Teilesuche notiert man die OEM-Nummer auf dem Etikett am Trocknergehäuse, die Fahrgestellnummer (VIN) und das Baujahr, die Bauart des Trockners (Ein- oder Zweikammer, APU oder E-APU), die Anschlussgewinde sowie Spannung und Steckertyp der Heizung. Im MPT-Katalog kann man per OEM-Nummer suchen und auf der Kategorieseite die Komplett- und Reparatursatz-Optionen vergleichen. Weitere Teile, die am Trockner hängen, etwa der Kompressor und das Vierkreisschutzventil, stehen unter den Teilen des Bremssystems in eigenen Gruppen.

In die Werkstatt gehört das Fahrzeug, wenn der Druck den Abschaltdruck nicht erreicht, die Warnung für niedrigen Luftdruck leuchtet, bei einer elektronischen Einheit ein Fehlerspeichereintrag vorliegt oder nach dem Wechsel weiter Wasser aus den Behältern kommt. Bei leuchtender Niederdruckwarnung wird nicht losgefahren; wer unterwegs ist, hält an einer sicheren Stelle an.

Den Lufttrockner zu überbrücken (Bypass) und weiterzufahren ist nicht empfehlenswert: Ungetrocknete Luft gelangt direkt in Behälter und Ventile. Einige Hersteller beschreiben das nur als vorübergehende Notlösung; in dieser Zeit werden die Behälter täglich entwässert, und die Instandsetzung erfolgt zum frühestmöglichen Zeitpunkt.
