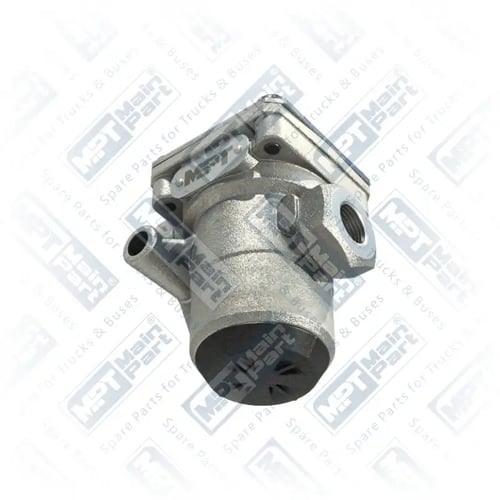

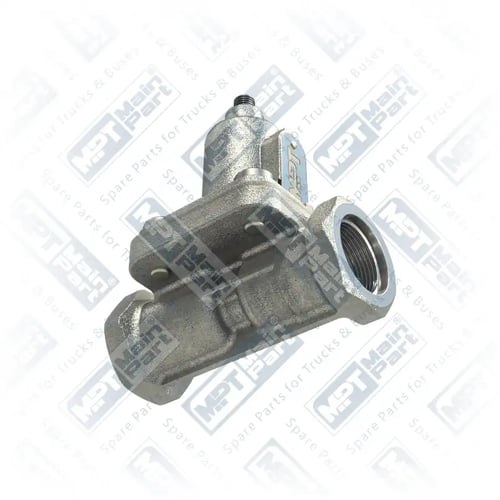

2Was ist ein Druckbegrenzungsventil?
Das Druckbegrenzungsventil ist ein pneumatisches Ventil im Luftbremssystem von Lkw und Bussen, das verhindert, dass der Druck im Kreislauf die festgelegte Sicherheitsgrenze überschreitet. Es regelt die vom Kompressor kommende Druckluft und schützt Bremsleitungen, Schläuche und den Luftbehälter vor Überdruck. In der Werkstatt wird dieses Teil auch als Sicherheitsventil bezeichnet. Seine eigentliche Aufgabe besteht darin, überschüssige Luft abzulassen, sobald der Druck steigt, und so den Kreislauf im Gleichgewicht zu halten. Die Teile, die mit der Zeit verschleißen, sind vor allem die Dichtung im Inneren, die Feder und die Dichtfläche; sind sie beschädigt, kann das Ventil den vorgesehenen Druck nicht mehr halten.
Wie arbeitet das Druckbegrenzungsventil und welche Teile gehören dazu?
Das Ventil überwacht das Druckniveau zwischen Kompressorausgang und Bremskreis. Übersteigt der Druck den von der Einstellfeder vorgegebenen Wert, öffnet sich die innere Dichtfläche und lässt überschüssige Luft ab; sinkt der Druck wieder, schließt es. Zu dieser Baugruppe gehören vor allem folgende Elemente.
- Ventilgehäuse: das Hauptgehäuse, das Lufteinlass, Auslass und die inneren Kanäle aufnimmt.
- Druckeinstellfeder: bestimmt das Druckniveau und hält die Dichtfläche geschlossen.
- Manschetten und Gummielemente: dichten bewegliche Teile gegen Luftaustritt ab.
- Dichtung: verhindert Luftaustritt an den Gehäuse-Verbindungsflächen.
- Filtereinsatz: reduziert, dass Schmutz aus der Zuluft die inneren Flächen erreicht.
- Verschraubungen und Anschlüsse: Nippel, Verschraubungen und Schrauben, die das Ventil an die Luftleitungen anbinden.
Bauarten des Druckbegrenzungsventils
- Komplettventil: wird mit allen Innenteilen als eine Einheit geliefert; bei schwerem Schaden oder beschädigter Innenfläche die bevorzugte Wahl.
- Reparatursatz: besteht aus Dichtung, Feder und Manschetten; bei intaktem Gehäuse für die Reparatur vor Ort geeignet.
- Teilsatz zur Wartung: enthält nur Dichtungen und den Filtereinsatz; wird für den schnellen Austausch bei der regelmäßigen Wartung verwendet.
Wie wählt man das richtige Druckbegrenzungsventil aus?
Am sichersten ist die Prüfung der Beschriftung auf dem ausgebauten Ventil, der Position der Luft-Ein- und Auslassanschlüsse, der Gehäuseform und des Bremskreises, an den es angeschlossen ist. Auch die Fahrzeuggruppe ist wichtig. Bei Mercedes-Benz, MAN, Scania, Volvo und DAF gibt es selbst innerhalb derselben Modellreihe unterschiedliche Anordnungen, daher ist eine Auswahl nur nach dem Modellnamen fehlerhaft. Anschlussquerschnitt und Anschlussstellen des alten Ventils müssen mit dem neuen Teil verglichen und bestätigt werden.
| Kriterium | Worauf achten | Warum wichtig |
|---|---|---|
| Feder und Druckeinstellung | Ermüdung der Feder, Einstellungszustand | Falsche Einstellung stört das Gleichgewicht des Kreislaufs |
| Gehäuse und Anschlussstellen | Risse, Verschraubungen und Nippelaufnahmen | Luftaustritt führt zu Druckabfall |
| Dichtfläche | Schmutz, Kratzer oder Brandspuren | Ein nicht schließendes Ventil hält keinen Druck |
| Dichtung und Manschette | Form und Härte des alten Elements | Nicht passende Dichtung verursacht erneut Undichtigkeit |
| Filtereinsatz | Schmutz auf der Eingangsseite | Ein verstopfter Filter verzögert die Reaktion des Ventils |
Montage und Wartung
- Luftentlüftung: das Ventil darf erst ausgebaut werden, wenn der Druck im System vollständig abgelassen ist; sonst können Teile und Umgebung beschädigt werden.
- Reinigung: vor dem Einbau des neuen Ventils müssen Schmutz und Späne aus den Luftleitungen entfernt werden.
- Schmierung: Manschetten und Gummiteile nach Herstellerangabe leicht fetten; überschüssiges Fett zieht Schmutz an.
- Anziehen: Verschraubungen und Schrauben schrittweise und gleichmäßig anziehen, das Gehäuse nicht übermäßig belasten.
- Prüfung: nach der Montage den Kompressor laufen lassen und kontrollieren, ob der Druck steigt und das Ventil den Kreislauf entlastet.
Häufige Störungen und Lösungen
- Dauerndes Pfeifen bei steigendem Druck: Verschmutzung oder Dichtungsundichtigkeit an der Dichtfläche; Fläche reinigen und Dichtung erneuern.
- Druck fällt ab, Bremse reagiert verzögert: Undichtigkeit am Ventil oder an den Anschlüssen möglich; Dichtheitsprüfung durchführen und Verschraubungen nachziehen.
- Druck wird nicht gehalten, Tankdruck entweicht ständig: das Ventil schließt nicht; Feder und Dichtfläche prüfen und Reparatursatz oder Komplettventil einbauen.
- Ungleichmäßige Bremswirkung, Verzögerung an einem Rad spürbar: das Druckgleichgewicht im Kreislauf ist gestört; Ventil zusammen mit Schläuchen und Anschlüssen prüfen.
Häufig gestellte Fragen
Woran erkennt man einen Defekt am Druckbegrenzungsventil?
Wenn der Druck dauerhaft an einer bestimmten Stelle abgelassen wird oder der Kreislauf keinen Druck halten kann, deutet das auf einen Defekt dieses Teils hin. Anhaltende Luftgeräusche am Bremssystem und Kompressor sollten Ventil und Anschlüsse gemeinsam prüfen lassen. Da ein Druckabfall auch aus einer Leitungsundichtigkeit stammen kann, muss er separat untersucht werden.
Lässt sich das Druckbegrenzungsventil nur mit einer neuen Dichtung instand setzen?
In manchen Fällen reicht der Austausch von Dichtung und Manschetten aus, vor allem wenn das Gehäuse intakt ist und die Dichtfläche sauber ist. Ist die Feder ermüdet oder die Dichtfläche beschädigt, sind Reparatursatz oder Komplettventil erforderlich. Die Entscheidung sollte anhand des Innenzustands des ausgebauten Teils getroffen werden.
Ist es normal, dass das Ventil Luft ablässt?
Wenn der Einstelldruck erreicht ist, ist es normal, dass das Ventil kurzzeitig Luft ablässt. Lässt es aber bei niedrigem Druck dauerhaft Luft ab oder gar keine, liegt ein Defekt vor. In diesem Fall müssen Feder und Dichtfläche überprüft werden.
Was ist nach dem Ventilwechsel zu prüfen?
Das System sollte mit dem Kompressor gefüllt, der Druckanstieg beobachtet sowie die Luftentlüftung des Ventils und alle Verschraubungen auf Dichtheit geprüft werden. Es ist sicherzustellen, dass der Bremskreis gleichmäßig arbeitet und der Kompressor nicht übermäßig läuft. Ohne diese Prüfung darf das Fahrzeug nicht in den Verkehr gebracht werden.
In welchem Bremskreis sitzt dieses Ventil?
In der Regel liegt es in der Leitung zwischen Kompressor und Lufttank. Die Lage kann je nach Fahrzeugtyp und Aufbau des Bremskreises abweichen. Vor dem Ausbau sollten die Anschlussstellen des alten Teils notiert werden.
