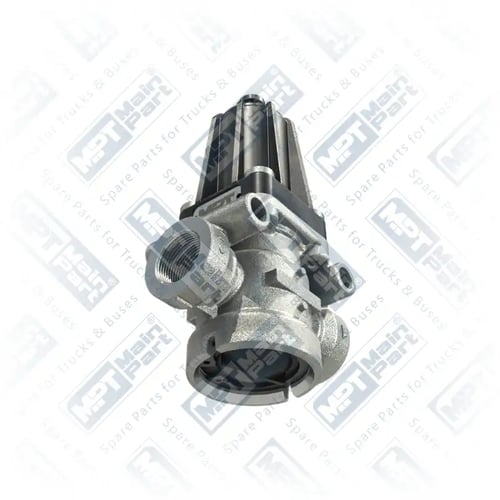

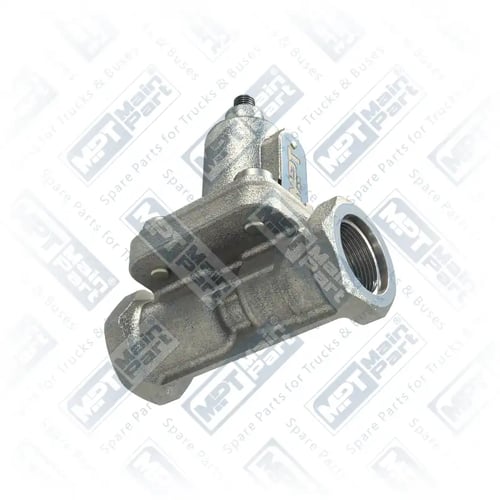

Клапан Ограничения Давления

Что такое клапан ограничения давления?

Клапан ограничения давления представляет собой пневматический клапан в воздушной тормозной системе грузовиков и автобусов, который не дает давлению в контуре превысить безопасный предел. Он регулирует сжатый воздух от компрессора и защищает тормозные магистрали, шланги и воздушный ресивер от избыточного давления. В сервисах эту деталь называют предохранительным клапаном или клапаном сброса давления. Его основная задача - при росте давления выпускать лишний воздух и поддерживать систему в равновесии. Со временем изнашивается прежде всего внутренний уплотнитель, пружина и посадочная поверхность; когда они повреждаются, клапан уже не может удерживать заданное давление.

Как работает клапан ограничения давления и из каких деталей состоит?

Клапан контролирует уровень давления между выходом компрессора и тормозным контуром. Когда давление превышает значение, заданное регулировочной пружиной, посадочная поверхность внутри открывается и стравливает лишний воздух; когда давление снижается, клапан закрывается. В группу входят следующие основные элементы.

• Корпус клапана: основная часть, в которой расположены входной и выходной каналы воздуха.
• Регулировочная пружина: элемент, задающий уровень давления и удерживающий посадочную поверхность в закрытом положении.
• Манжеты и резиновые уплотнители: детали подвижных узлов, предотвращающие утечку воздуха.
• Прокладка: уплотняет места соединения корпуса и не дает воздуху выходить наружу.
• Фильтрующий элемент: уменьшает попадание загрязнений с входящим воздухом на внутренние поверхности.
• Крепеж и штуцеры: ниппели, штуцеры и болты, которые соединяют клапан с воздушными магистралями.

Виды клапанов ограничения давления

• Полный клапан: поставляется с внутренними деталями в сборе; выбирают при серьезной поломке или повреждении внутренней поверхности.
• Ремкомплект: состоит из прокладок, пружины и манжет; подходит для ремонта на месте, если корпус исправен.
• Частичный сервисный набор: содержит только прокладки и фильтрующий элемент; применяется для быстрой замены при плановом обслуживании.

Как правильно подобрать клапан ограничения давления?

Надежнее всего проверить маркировку снятого клапана, положение входа и выхода воздуха, форму корпуса и тормозной контур, к которому он подключен. Важно также, на каком типе грузовика или автобуса он работает. Mercedes-Benz, MAN, Scania, Volvo и DAF выпускают разные варианты даже в рамках одной модельной линейки, поэтому подбирать деталь только по названию модели ошибочно. Сравните проходное сечение и точки подключения снятого клапана с новой деталью до установки.

Монтаж и уход: на что обратить внимание

• Стравливание воздуха: перед демонтажем клапана давление в системе нужно полностью сбросить, иначе деталь и окружающие элементы могут быть повреждены.
• Очистка: перед установкой нового клапана из воздушных магистралей нужно удалить грязь и стружку.
• Смазка: манжеты и резиновые детали смазывают в соответствии с рекомендацией производителя; лишнее масло может привести к загрязнению.
• Затяжка: штуцеры и болты затягивают постепенно и равномерно, не перегружая корпус.
• Проверка: после монтажа запустите компрессор и проверьте рост давления, а также то, что клапан стравливает воздух из системы.

Частые неисправности и способы их устранения

• Постоянный свист при росте давления: на посадочной поверхности есть загрязнение или утечка через прокладку; поверхность очищают и меняют прокладку.
• Давление падает, тормоза реагируют с задержкой: возможна утечка в клапане или на соединениях; проводят проверку на герметичность и подтягивают штуцеры.
• Давление не держится, ресивер постоянно сбрасывает воздух: клапан не закрывается; проверяют пружину и посадочную поверхность и ставят ремкомплект или полный клапан.
• Тормоза работают неравномерно, на одном колесе чувствуется задержка: в контуре нарушен баланс давления; проверяют клапан вместе с шлангами и соединениями.

Часто задаваемые вопросы

Как понять, что у клапана ограничения давления неисправность?

О неисправности говорит сброс давления до определенного уровня или неспособность системы удерживать давление. Постоянный шум воздуха возле компрессора и тормозов тоже требует проверки клапана и соединений. Падение давления может быть вызвано утечкой в магистрали, поэтому клапан и линии нужно проверять по отдельности.

Можно ли восстановить клапан ограничения давления только заменой прокладок?

В некоторых случаях достаточно заменить прокладки и манжеты, особенно если корпус исправен и посадочная поверхность чистая. Если пружина устала или посадочная поверхность повреждена, нужен ремкомплект или полный клапан. Решение принимается после осмотра внутренней части снятой детали.

Нормально ли, что клапан стравливает воздух?

Когда давление достигает заданного значения, клапан кратковременно стравливает воздух, и это нормальная работа. Однако если он стравливает воздух при низком давлении или не стравливает совсем, есть неисправность. В таком случае нужно проверить пружину и посадочную поверхность.

Что проверить после замены клапана ограничения давления?

Систему нужно заполнить от компрессора, наблюдать рост давления и проверить, стравливает ли клапан воздух, а также герметичность всех штуцеров. Важно убедиться, что тормозной контур работает ровно и компрессор не перегружается. Без проверки автомобиль нельзя выпускать на дорогу.

В каком тормозном контуре стоит этот клапан?

Обычно он расположен на линии между компрессором и воздушным ресивером. Место установки зависит от типа автомобиля и структуры тормозного контура. Перед демонтажем запишите, к каким точкам подключения был присоединен старый клапан.
