Supporto della pastiglia

Cos'è il supporto pastiglia pinza freno a disco ad aria?

Il supporto pastiglia pinza freno a disco ad aria è l'elemento di guida che fissa la pastiglia nella posizione corretta all'interno del corpo pinza su camion e autobus con impianto frenante pneumatico. Quando si preme il pedale del freno, l'aria compressa proveniente dalla camera del freno attiva il meccanismo della pinza e spinge la pastiglia contro il disco; il supporto permette a questo movimento di avvenire senza che la pastiglia si sposti dalla sua sede. In officina è noto anche come portapastiglia o fermapastiglia. Assorbe le forze generate in frenata e mantiene l'allineamento della pastiglia, aiutando a prevenire l'usura irregolare. Se le superfici di appoggio del supporto si deformano nel tempo, la pastiglia gioca nella pinza e il rumore del freno cambia.

Come funziona il supporto pastiglia pinza freno a disco ad aria e quali componenti comprende?

Il supporto non lavora da solo ma insieme alla pastiglia e al corpo pinza. Questa categoria riguarda il supporto stesso e gli elementi di fissaggio; la pastiglia è in una categoria separata. I componenti principali sono:

• Corpo del supporto: la struttura portante che afferra i bordi della pastiglia e ne definisce la posizione nella pinza.
• Molla di ritegno: nei modelli a molla preme la pastiglia contro il supporto per evitare che scorra con le vibrazioni.
• Piastra di fissaggio: nei modelli a piastra fissa, la superficie piana su cui si appoggia la pastiglia.
• Superfici di guida: i punti di contatto che orientano la pastiglia lungo l'asse corretto nella pinza.
• Viti di fissaggio: collegano il supporto al corpo pinza e devono essere serrate alla coppia corretta in montaggio.

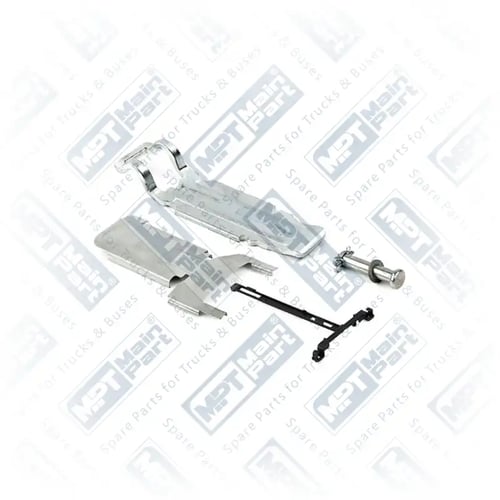

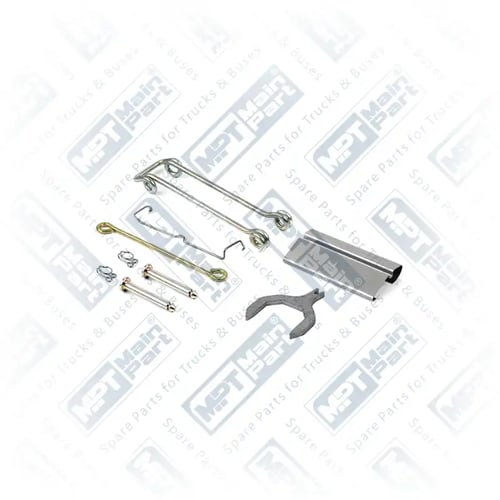

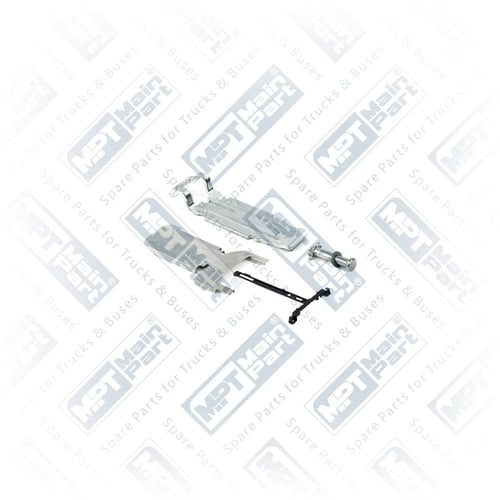

Tipologie di supporto pastiglia pinza freno a disco ad aria

• Tipo con molla di ritegno: trattiene la pastiglia con la forza di una molla; preferito dove le vibrazioni sono intense.
• Tipo a piastra fissa: modello semplice senza molla, in cui la pastiglia appoggia su una piastra fissa.
• Modello monoblocco: realizzato in un unico pezzo, con poche fasi di montaggio e rapido da installare se compatibile con la pinza.
• Tipo a più componenti: composto da più parti; durante il rimontaggio devono essere mantenuti ordine e orientamento.

Come scegliere il supporto pastiglia pinza freno a disco ad aria corretto?

La scelta parte dai segni di riferimento sul supporto smontato e dal modello della pinza. Per prima cosa verificare le informazioni di modello riportate sul corpo pinza, poi esaminare la sede della molla e la superficie di appoggio della pastiglia sul supporto rimosso. Anche la distinzione tra modello monoblocco e a più componenti è determinante. Su camion e autobus di marchi come Mercedes-Benz, MAN, Scania, Volvo e DAF possono esistere disposizioni diverse anche nella stessa serie di modelli, quindi basarsi solo sul nome del modello è un errore.

Montaggio e manutenzione: cosa fare

• Pulizia della sede: prima del montaggio la sede della pinza va liberata da ruggine, sporco e polvere di pastiglia.
• Controllo del senso di montaggio: se il supporto e la pastiglia non vengono rimontati con il verso di scorrimento corretto, il contatto diventa irregolare.
• Verifica di molle e collegamenti: nei tipi a molla occorre assicurarsi che la molla sia nella sede e che le viti non siano allentate.
• Controllo periodico: a ogni sostituzione delle pastiglie è consigliato controllare il supporto per deformazioni, usura, corrosione e gioco.
• Controllo congiunto: se i bordi laterali della pastiglia sono usurati, verificare anche la sede del supporto.

Guasti comuni e soluzioni

• Pastiglia rumorosa e vibrazioni: il supporto si è allentato o la molla è uscita dalla sede; controllare i collegamenti e rimontare la molla.
• Usura irregolare della pastiglia: la superficie di appoggio si è deformata; sostituire il supporto e pulire la sede.
• Frenata ritardata o non uniforme: la pastiglia gioca nella pinza; verificare la solidità del supporto e sostituirlo se necessario.
• Sibilo e calo di pressione: il supporto da solo non lo causa; controllare anche le linee dell'aria e i collegamenti della pinza.

Domande frequenti

Perché il supporto pastiglia pinza freno a disco ad aria è importante?

Mantiene ferma la pastiglia nella pinza e assorbe le forze di frenata. Una pastiglia che si sposta si usura in modo irregolare e causa rumore e vibrazioni, riducendo le prestazioni del freno e il comfort di guida.

Quando va sostituito il supporto pastiglia?

Va sostituito se durante la manutenzione risultano deformazione, usura, corrosione o gioco. Se la sede presenta cricche o la superficie di appoggio è schiacciata, sostituire la sola pastiglia non risolve il problema.

Il supporto pastiglia va scelto in base al modello della pinza?

Sì, il disegno cambia in base al modello di pinza e al sistema di fissaggio della pastiglia. Per questo non basta guardare il marchio e il modello del veicolo: occorre fare riferimento alla pinza e al pezzo smontato.

Il supporto pastiglia va cambiato insieme alla pastiglia?

Se lo spessore e la superficie della pastiglia sono sufficienti, si può cambiare solo il supporto. Se il supporto è deformato, però, anche i bordi laterali della pastiglia possono essere usurati, quindi conviene controllarli insieme. La decisione va presa in base all'ispezione.

Qual è l'errore più comune nel montaggio del supporto pastiglia?

L'errore più frequente è montare la pastiglia senza considerare il verso di scorrimento e lasciare sporca la sede. Prima del montaggio va fatta la pulizia, le viti non devono rimanere allentate e i componenti vanno rimontati nell'ordine in cui sono stati smontati.
