Egzoz spirali ne işe yarar? Patladığı nasıl anlaşılır?

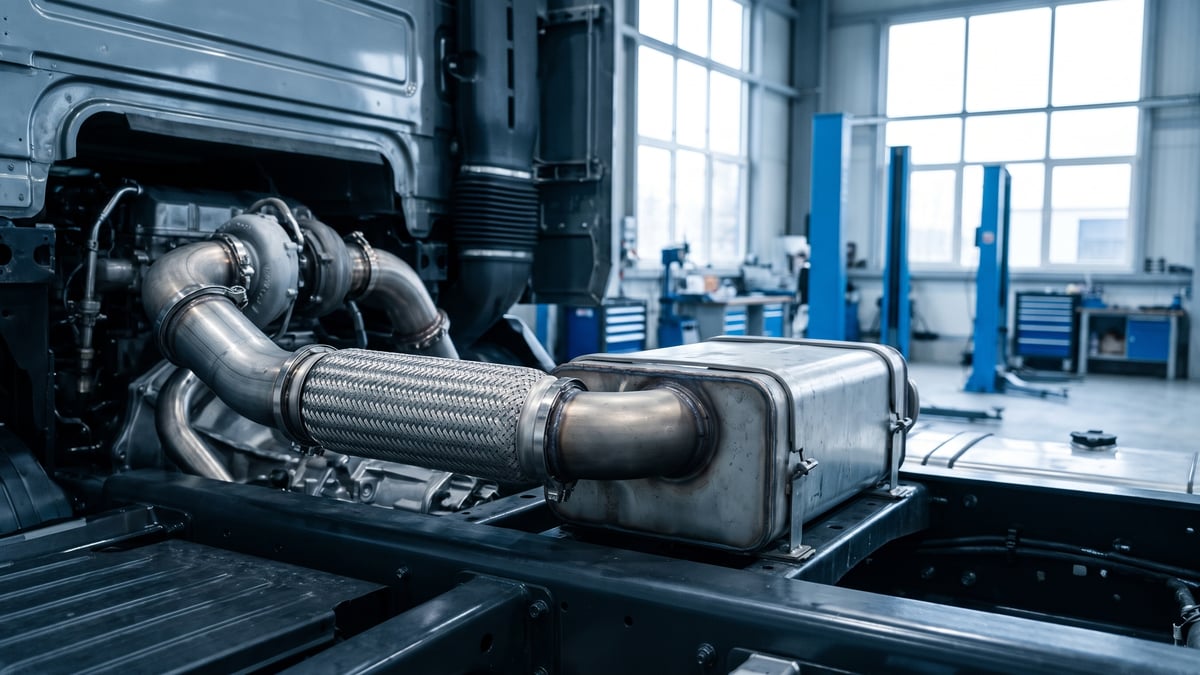

Egzoz spirali ne işe yarar? Birçok kamyon ve çekicide turbo çıkışı ile egzoz hattı arasında duran bu esnek bağlantı, motor ile şasi arasındaki göreli hareketi, titreşimi ve egzoz hattının ısınınca uzamasını karşılar; böylece bu yükler turbo çıkışına ve boru bağlantılarına aktarılmaz. Spiral patladığında gaz verdikçe artan üfleme sesi, kabinde egzoz kokusu ve esnek bölümde kurum izi görülür.

Kısaca:

• Egzoz spirali, motor ile egzoz hattı arasındaki hareketi ve ısıl uzamayı karşılayan esnek bağlantı parçasıdır; birçok kamyonda turbo çıkışına yakın bulunur ve hattın ağırlığını taşımaz.
• Patlak spiral; gaz verdikçe artan üfleme sesi, kabinde egzoz kokusu, esnek bölümde kurum izi ve kopuk örgü telleriyle anlaşılır.
• Erken arıza çoğunlukla hizasız ya da gergin montajdan, yıpranmış motor takozundan, kırık egzoz askısından ve korozyondan kaynaklanır.
• Esnek bölümdeki çatlak kaynak ya da bantla kalıcı olarak giderilmez; spiral gerilmesiz biçimde değiştirilir ve arızayı doğuran neden ortadan kaldırılır.

Egzoz spirali ne işe yarar?

Egzoz spirali (esnek egzoz borusu), motor ile egzoz hattı arasındaki hareketi ve ısıl uzamayı karşılama işlevi gören esnek bağlantı parçasıdır; serviste egzoz körüğü ya da fleks olarak da anılır. Motor, takozları üzerinde kalkışta, vites değişiminde ve bozuk yolda salınır; egzoz hattı ise şasiye bağlıdır ve ısındıkça uzar. Spiral bu farkı esneyerek karşılar. Rijit bir bağlantıda aynı yükler turbo flanşını ve boru bağlantılarını zorlar.

Kamyonlarda iki temel yapı görülür. İlkinde gaz sızdırmazlığını çok katlı, oluklu paslanmaz çelik bir körük sağlar. Körüğün üzerindeki tel örgü aşırı esnemeyi sınırlar ve körüğü taş darbesine karşı korur; içteki astar (liner) akışı düzgünleştirir ve körüğü doğrudan sıcak gazdan korur. İkincisi, profilli çelik şeridin sarmal biçimde kenetlenerek sarıldığı çok katlı metal hortumdur. Bu tip ticari araçlarda tek başına da kullanılır ve gaz sızdırmazlığı körük kadar yüksek değildir; hafif sızıntı ve kurum izi tasarım gereği görülebilir.

Egzoz spirali nerede bulunur?

Egzoz spirali birçok kamyonda turbo çıkış borusu ile susturucuya ya da egzoz son işlem ünitesine (dizel partikül filtresi DPF ve/veya SCR katalizörünü barındıran ünite) giden boru arasında, genellikle turbo çıkışına yakın bulunur. Konumu ve adedi araca göre değişir; kesin yeri aracın parça kataloğu ya da servis dokümanı gösterir. Spiral taşıyıcı bir parça değildir; hattın ağırlığı spirale ve turboya binmesin diye yakınında hattı taşıyan bir askı veya braket bulunması beklenir. Uzun ya da dikey bölümlü hatlarda birden fazla esnek bağlantı olabilir.

Motor takozlarının durumu spiralin yükünü doğrudan etkiler. Takoz yıprandığında ya da çatladığında motorun salınımı büyüyebilir ve spiral tasarımının öngördüğünden fazla esneyebilir. Spiral birçok araçta kabin altında ya da kabine yakın kaldığı için buradaki bir kaçak kabin tabanındaki açıklıklardan içeri sızabilir.

Egzoz spirali patladığı nasıl anlaşılır?

Egzoz spiralinin patladığı; gaz verdikçe artan üfleme sesi, kabinde egzoz kokusu, esnek bölümde kurum izi ve kopuk örgü telleriyle anlaşılır. Kaçak susturucudan önce olduğundan ses susturulmadan çıkar; genellikle yük altında belirginleşir. Körük iç katlarından çatlayabildiğinden dışarıdan çatlak görünmeyebilir, kabinde koku yine de duyulabilir. Egzoz freni kelebeği spiralden sonra konumlanmışsa kelebeğin önünde oluşan basınç kaçaktan boşalır ve motor freninin (egzoz freni) etkisi azalır.

Kaçağın manifoldda mı spiralde mi olduğu, genellikle kurumun yerinden anlaşılır. Silindir kapağı ile turbo arasındaki flanş ve contalarda görülen kurum egzoz manifoldu çatlağına ya da conta kaçağına işaret eder; bu durumda müdahale egzoz manifoldu ve contaları tarafında gerekir. Turbo çıkışından sonraki izler ise spirale ve bağlantılarına yönlendirir.

Egzoz spirali neden erken bozulur?

Egzoz spiralinin erken bozulmasının başlıca nedeni, parçayı tasarım sınırlarının ötesinde zorlayan montaj ve araç koşullarıdır; bu koşul giderilmeden takılan yeni spiral de kısa sürede bozulur.

• Hizasız ya da gergin montaj: İki ucu eksen kaçıklığıyla bağlanan, eğik ya da burulmuş takılan, boyca sıkıştırılan veya gerdirilen spiral her esnemede fazladan yük taşır. Küçük bir hizasızlık bile spiral ömrünü belirgin biçimde kısaltabilir.
• Yıpranmış motor takozu: Yıpranan takoz motorun salınımını büyütebilir; turbo borusundaki sürtme izleri bunun işareti olabilir.
• Kırık askı veya braket, gevşek kelepçe: Hattın ağırlığı ve titreşimi spirale ve turboya biner.
• Korozyon: Yol tuzu ve nem, paslanmaz çelik körükte bile çukurcuk korozyonuna ve gerilmeli korozyon çatlamasına yol açabilir.

Egzoz spirali değiştirilirken nelere dikkat edilir?

Esnek bölümü çatlak olan spiralin kalıcı çözümü değişimdir; sargı bant ve macun kalıcı onarım sayılmaz. Değişimin başarısı, yeni parçanın gerilmesiz takılmasına ve arızayı doğuran nedenin giderilmesine bağlıdır.

Güvenlik: Egzoz parçaları motor durduktan sonra da uzun süre sıcak kalır; işe soğuk motorda başlayın. Aracı düz zeminde, park freni çekili, tekerlekleri takozlanmış ve motoru kapalı olarak emniyete alın; akü ana şalterini kapatıp direksiyona “Çalıştırmayın” uyarısı asın. Kabin yatırılacaksa üreticinin talimatına uyun ve kabin tam açık konumda kilitlenmeden altında çalışmayın. Motoru egzoz tahliye sistemi olmayan kapalı alanda çalıştırmayın; egzozdaki karbonmonoksit renksiz ve kokusuzdur.

• 1. Susturucu ya da egzoz son işlem ünitesi gibi ağır parçaları uygun kaldırma ekipmanıyla destekledikten sonra spiral kelepçelerini ve gerekiyorsa askıları gevşetin.
• 2. Flanş yüzeylerini temizleyin; contaları yenileyin, aşınmış ya da şekli bozulmuş kelepçeleri değiştirin.
• 3. Yeni spirali kelepçeleri sıkmadan yerine oturtun; üzerinde akış yönü oku varsa ok egzoz akışı yönünü göstermelidir.
• 4. Hattı hizalayın: spiral düz, iki ucu aynı eksende, burulmasız olmalı; ne sıkıştırılmalı ne gerdirilmelidir. Spirali kanırtmayın ya da bükmeyin; gerekirse turbo çıkış borusunun veya susturucu bağlantısının konumunu ayarlayın. Hizayı birbirine dik iki açıdan kontrol edin; tek açıdan bakıldığında bakış düzlemindeki eğiklik görünmez.
• 5. Kelepçeleri üreticinin belirttiği sıra ve torkla sıkın; kelepçeyi parçaları birbirine çekmek için kullanmayın.
• 6. Motor takozlarını ve askıları kontrol edin. Motoru açık havada ya da tahliye sistemi olan alanda çalıştırın; dönen parçalara ve sıcak yüzeylere dokunmadan, elinizi gaz çıkışına yaklaştırmadan bağlantılarda kaçak olup olmadığına bakın. Varsa ısı yalıtım örtüsünü yeniden takın.

Egzoz spirali seçerken nelere bakılır?

Doğru egzoz spirali, aracın üretici (OEM) parça numarasıyla eşleşen ve ölçüleri sökülen parçayla birebir uyan spiraldir. Numara bilinmiyorsa şasi numarası (VIN), model yılı ve motor tipi gerekir; çünkü emisyon sınıfı ve egzoz donanımı gibi farklar aynı modelde bile farklı spiral gerektirebilir. Üreticiler parçayı zamanla revize edebildiği için eski numaranın güncel karşılığını da kontrol edin.

• Ölçüler: İç çap, toplam boy ve esnek bölüm boyu sökülen parçayla aynı olmalıdır; kısa spiral gergin, uzun spiral sıkışık kalır.
• Bağlantı tipi: V-kelepçeli flanş, kelepçeli geçme uç ya da kaynaklı uç; iki ucun çapı ve bağlantı tipi farklı olabilir.
• Yapı: Parçanın körük, örgü ve astarlı tip mi, sarmal hortum tipi mi olduğuna bakın; varsa akış yönü okunu ve ısı yalıtım katmanını da kontrol edin.
• Kelepçe ve conta: Bağlantı tipine uygun egzoz kelepçesi ve yeni conta.

Egzoz spirali, egzoz borusu ve kelepçe ürünleri MPT kataloğunda OEM numarasıyla aranabilir; çap ve uzunluk bilgisini sökülen parçayla karşılaştırın. Kabinde egzoz kokusu varsa, motor freni zayıfladıysa ya da spiral kısa sürede yeniden patladıysa aracı servise götürün ve kontrolün motor takozlarını, askıları ve hizayı da kapsamasını isteyin.
