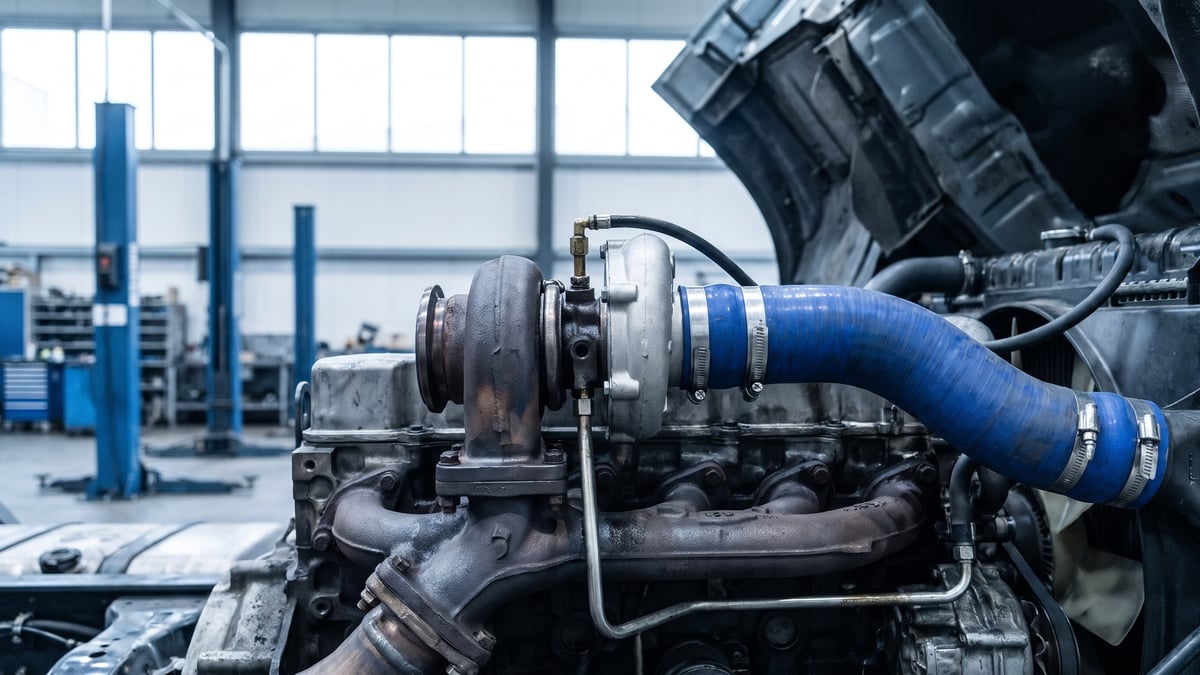

Turbolader defekt: Symptome beim Lkw und Ladedruckverlust

Die typischen Symptome bei einem defekten Turbolader am Lkw sind Leistungsverlust unter Last, ein verändertes Turbogeräusch, blaugrauer Rauch und sinkender Ölstand; ein geplatzter Ladeluftschlauch fällt durch plötzlichen Zugkraftverlust und Zischen auf. Der Turbolader (Abgasturbolader) verdichtet die Ansaugluft mit einem vom Abgas angetriebenen Turbinenrad und einem Verdichterrad auf derselben Welle und erhöht so Zugkraft und Kraftstoffeffizienz.

Kurz gesagt:

• Der Turbolader führt dem Motor mit der sonst ungenutzten Abgasenergie dichtere Luft zu; beim Lkw steigert er Zugkraft, Kraftstoffeffizienz und Verbrennungsqualität.
• Typische Symptome sind Leistungsverlust unter Last, verändertes Turbogeräusch, blaugrauer Rauch, sinkender Ölstand und ein Fehlercode zum Ladedruck.
• Hinter Leistungsverlust steckt häufig nicht der Turbolader selbst, sondern ein geplatzter Schlauch, eine lose Schelle oder ein verstopfter Luftfilter.
• Die meisten Turboladerschäden gehen auf Schmierung, verschmutzte Luft oder Fremdkörper zurück; wird die Ursache nicht beseitigt, fällt auch ein neuer Turbolader schnell wieder aus.

Wozu dient der Turbolader, und warum ist er beim Lkw wichtig?

Der Turbolader presst mehr Luft in die Zylinder, als der Motor allein ansaugen könnte, und ermöglicht so mehr Drehmoment und Leistung aus demselben Hubraum. Mehr Luft heißt, dass mehr Kraftstoff verbrannt werden kann und die Verbrennung vollständiger abläuft; das steigert sowohl Zugkraft als auch Effizienz.

Beim Lkw sind die Einsatzbedingungen härter als beim Pkw: Ein Pkw fährt meist im Teillastbereich, ein Lkw-Dieselmotor läuft dagegen, vor allem beladen und am Berg, lange unter hoher Last; der Turbolader erzeugt dabei über lange Zeit hohen Ladedruck (die Druckerhöhung, die er der Ansaugluft aufprägt). Bei großvolumigen Dieselmotoren hilft er, schon bei niedriger Drehzahl hohes Drehmoment zu erreichen, und mindert den Leistungsverlust, den dünnere Luft in großer Höhe verursacht. Ein ausreichender Luftüberschuss verringert zudem die Rußbildung und erleichtert die Einhaltung der Abgasgrenzwerte.

Der Verdichter erwärmt die Luft beim Verdichten. Deshalb haben Lkw mit Turbolader einen Ladeluftkühler (ein Luft-Luft-Wärmetauscher, der die vom Turbolader erwärmte Luft abkühlt und ihre Dichte erhöht); er sitzt meist vor dem Kühler.

Wie funktioniert ein Turbolader?

Das Abgas treibt das Turbinenrad an, die Turbine über die gemeinsame Welle das Verdichterrad; der Verdichter komprimiert die Ansaugluft und drückt sie in den Motor. Die Turbine liegt auf der Abgasseite, der Verdichter auf der Ansaugseite.

• Luftweg: Luftfilter → Ansaugrohr → Verdichter → Ladeluftrohre und -schläuche → Ladeluftkühler → Ansaugkrümmer → Zylinder.
• Gasweg: Zylinder → Abgaskrümmer → Turbine → Abgasanlage und Abgasnachbehandlung (DPF: Dieselpartikelfilter; SCR: selektive katalytische Reduktion).

Die Welle dreht sich mit mehreren zehntausend Umdrehungen pro Minute; ihre Lager im Lagergehäuse werden mit Motoröl geschmiert und gekühlt. Das Öl kommt über die Zulaufleitung unter Druck und fließt über die Rücklaufleitung durch die Schwerkraft ins Kurbelgehäuse zurück; die Rücklaufleitung darf deshalb nicht gequetscht oder geknickt sein. Bei einigen Turboladern wird das Lagergehäuse zusätzlich mit dem Kühlmittel des Motors gekühlt.

Bei aktuellen Motoren wird der Ladedruck meist auf zwei Wegen begrenzt: über ein Wastegate (eine Bypassklappe, die einen Teil des Abgases an der Turbine vorbeileitet) oder über einen Turbolader mit variabler Turbinengeometrie (VTG: Leitschaufeln am Turbineneintritt verändern ihre Stellung und regeln so den Gasstrom). Die Betätigung erfolgt je nach Motor über ein pneumatisches oder elektronisches Stellglied. Bei manchen Motoren gibt es zweistufige Aufladung oder Turbo-Compound (ein zweites Turbinenrad gibt die Restenergie des Abgases an die Kurbelwelle ab).

Das Motorsteuergerät überwacht den Ladedruck über einen Sensor im Ansaugkrümmer. Bleibt der Druck unter Last niedriger oder höher als erwartet, speichert es einen Fehlercode und schaltet die Warnleuchte ein; je nach Motor und Fehlerart kann es auch die Leistung begrenzen (Notlauf).

Turbolader defekt: Symptome und typische Fehlerbilder

Ein defekter Turbolader macht sich meist durch Leistungsverlust unter Last, verändertes Geräusch, Rauch und sinkenden Ölstand bemerkbar. Dieselben Anzeichen treten auch bei Ladeluft-Undichtigkeiten, verstopftem Luftfilter und Undichtigkeiten auf der Abgasseite auf; Leistungsverlust kann außerdem von einer Störung im Kraftstoffsystem kommen. Die wichtigsten Anzeichen:

• Zugkraftverlust am Berg und unter Last, verzögerter Leistungsaufbau.
• Geräuschveränderung: Ein leises Strömungsgeräusch des Turboladers ist normal; neu auftretendes oder deutlich zunehmendes Pfeifen, ein sirenenartig ansteigender Ton, Schleif- oder metallische Geräusche sind ernst zu nehmen.
• Blaugrauer Rauch und ungewöhnlich schneller Ölverlust.
• Schwarzer Rauch: Der Motor bekommt nicht genug Luft, das Gemisch wird fett (bei Fahrzeugen mit DPF ist er am Auspuff unter Umständen nicht sichtbar).
• Fehlercode zum Ladedruck und Warnleuchte.
• Äußere Ölspuren am Turbolader und an den Rohranschlüssen.

Blauer Rauch bedeutet nicht immer den Turbolader: Auch verschlissene Ventilschaftdichtungen und Kolbenringe oder eine verstopfte Kurbelgehäuseentlüftung lassen den Motor Öl verbrennen.

Ein Riss oder eine Undichtigkeit am Abgaskrümmer vor der Turbine verringert die Abgasenergie, die den Turbolader erreicht, und wird mit einem Turboladerdefekt verwechselt; zur Unterscheidung siehe Anzeichen eines undichten Abgaskrümmers.

Ein Turboladerdefekt ist selten die direkte Ursache einer Überhitzung: Bei wassergekühlten Turboladern kann eine Undichtigkeit am Kühlmittelanschluss Flüssigkeit verlieren, und Luftmangel erhöht die Abgastemperatur. Steigt die Anzeige, hilft der Beitrag Motor überhitzt beim Lkw: Ursachen und Prüfreihenfolge.

Ladeluftschlauch oder Ladeluftrohr geplatzt: Was passiert?

Ein geplatzter Schlauch oder ein gerissenes Rohr lässt Druckluft entweichen; der Motor bekommt nicht genug Luft, die Zugkraft sinkt, ein Zischen ist zu hören, schwarzer Rauch kann zunehmen, und die Warnleuchte kann aufleuchten. Beim Lkw ist diese Strecke lang: Vom Turbolader zum großen Ladeluftkühler vor dem Kühler und von dort zum Ansaugkrümmer verlaufen Ladeluftrohre, die mit Silikon- oder Gummischläuchen und Schellen verbunden sind. Hauptursachen sind Motorvibrationen, Hitze, Öldampf, sich lösende Schellen und Scheuern des Schlauchs an einer Halterung oder am Rahmen.

Eine Undichtigkeit zwischen Luftfilter und Turbolader (Ansaugseite) macht oft kein auffälliges Geräusch, befördert aber ungefilterten Staub in Turbolader und Zylinder; sie ist riskanter, weil sie Verdichterrad und Motor verschleißt. Eine Undichtigkeit auf der Druckseite fällt meist durch Leistungsverlust und Zischen auf; je stärker das Regelsystem den fehlenden Druck auszugleichen versucht, desto höher dreht der Turbolader und desto stärker wird er belastet.

Die sichere Feststellung erfolgt in der Werkstatt: Die Strecke wird mit dem im Werkstatthandbuch angegebenen Wert abgedrückt, oder es wird ein Rauchtest durchgeführt. Beim Wechsel werden Schellen und Dichtungen erneuert; ist das Rohrinnere deutlich ölig, wird die Quelle gesucht (undichte Wellendichtung des Turboladers oder Kurbelgehäuseentlüftung). Da sich die Rohre einschließlich der Öl-Zulauf- und -Rücklaufleitungen je nach Fahrzeug unterscheiden, werden Rohrleitungen am Turbolader anhand der OEM-Nummer zugeordnet.

Sicherheitshinweis: Turbolader, Krümmer und Rohre sind nach dem Betrieb sehr heiß; sie werden erst nach dem Abkühlen berührt. Bei abgenommenem Ansaugrohr wird der Motor nicht gestartet: Das drehende Verdichterrad kann Hand, Lappen oder Werkzeug einziehen. Eine Hörprüfung bei laufendem Motor erfolgt mit Abstand zu umlaufendem Riemen und Lüfter und zu heißen Flächen, durch geschultes Personal und in belüfteter Umgebung. Wird bei gekipptem Fahrerhaus gearbeitet, werden Verriegelung und Abstützung geprüft; das Fahrzeug steht mit angezogener Feststellbremse und mit Keilen gesichert.

Warum fällt ein Turbolader aus?

Die Ursache der meisten Turboladerschäden ist nicht der Turbolader selbst, sondern Schmierung, Ansaugluft und Betriebsbedingungen. Die wichtigsten Ursachen:

• Mangelnde Schmierung: Niedriger Ölstand oder Öldruck, gequetschte oder verstopfte Zulaufleitung, gealtertes oder verschmutztes Öl, nicht freigegebenes Öl und verlängerte Wechselintervalle schädigen die Lager schnell. Ist der Öldruck niedrig, sollte zusätzlich geklärt werden, warum der Motoröldruck fällt.
• Behinderter Ölrücklauf: Eine gequetschte oder verkokte Rücklaufleitung, hoher Kurbelgehäusedruck und ein überfülltes Kurbelgehäuse lassen Öl an den Dichtungen vorbei zur Verdichter- oder Turbinenseite gelangen.
• Fremdkörper: Ein eingerissener oder schlecht sitzender Luftfilter, eine Undichtigkeit auf der Ansaugseite oder ein von der Abgasseite kommendes abgebrochenes Teil hinterlassen Schlag- und Verschleißspuren an den Radschaufeln.
• Heißabstellen und Kaltbelastung: Wird der Motor nach langer Bergfahrt oder hoher Last sofort abgestellt, kann das Öl im Lagergehäuse verkoken; die Empfehlung des Herstellers zum Nachlaufen im Leerlauf wird beachtet. Auch ein kalter Motor, der sofort hoch gedreht wird, schwächt den Schmierfilm.
• Widerstände und Undichtigkeiten in Luft- und Abgasweg: Ein verstopfter Luftfilter, Ladeluft-Undichtigkeiten und steigender Abgasgegendruck (z. B. bei vollem DPF) verursachen Leistungsverlust und erschweren die Arbeitsbedingungen des Turboladers; ein verstopfter Luftfilter begünstigt zudem Ölaustritt auf der Verdichterseite. Undichtigkeiten im Abgasweg vor der Turbine verringern die Energie, die zum Turbolader gelangt.
• VTG und Stellglied: Rußablagerungen an den Leitschaufeln oder ein Defekt an Stellglied und Steuerleitung können zu einem Fehlercode für zu niedrigen oder zu hohen Ladedruck führen.

Bei Flotten mit langen Ölwechselintervallen beeinflusst der rechtzeitige Wechsel von Öl und Filter auch die Lebensdauer des Turboladers.

Turbolader reparieren oder tauschen? Teileauswahl und Werkstatt

Die Entscheidung richtet sich nach Ort und Ursache des Schadens; ein neuer Turbolader, bei dem die Ursache nicht beseitigt wurde, fällt ebenfalls schnell wieder aus. Bei der Revision werden Verschleißteile wie Lager, Wellendichtungen, Kolbenringe und Dichtungen erneuert. Da dafür Rotorwuchtung und eine saubere Arbeitsumgebung nötig sind, ist das Sache einer spezialisierten Turbolader-Werkstatt; sind Rad oder Gehäuse beschädigt, ist ein Tausch nötig. Der Inhalt von Reparatursätzen für Turbolader hängt vom Turbolader-Modell ab; was ein Satz umfasst, wird anhand der OEM-Nummer auf der Produktseite überprüft.

Beim Wechsel ist zu beachten:

• 1. Öl-Zulauf- und -Rücklaufleitung samt Dichtungen werden geprüft und bei Bedarf erneuert; auf Ölübergänge wird keine Dichtmasse aufgetragen.
• 2. Motoröl, Ölfilter und Luftfilter werden gewechselt.
• 3. Ist das Verdichterrad zerstört, werden Ladeluftkühler und Ladeluftrohre von Partikeln befreit oder nach Herstellerempfehlung erneuert.
• 4. Vor dem ersten Start wird der Turbolader mit Öl befüllt und Öldruck aufgebaut; ohne aufgebauten Druck wird der Motor nicht über Leerlauf hinaus gedreht.

Bei der Teileauswahl werden OEM-/Teilenummer, Fahrgestellnummer (VIN), Motorcode und Modelljahr gemeinsam geprüft; Wastegate- oder VTG-Ausführung, Stellglied-Typ, Anschlussenden der Rohre und Dichtungstyp müssen passen. Turborohre, Ladeluftrohre und Reparatursätze lassen sich im Turbo-Bereich des MPT-Katalogs über die OEM-Nummer suchen.

Bleiben Warnleuchte und Leistungsverlust bestehen, ist ein metallisches Geräusch zu hören, steigt der Ölverbrauch, hat sich im Ladeluftkühler deutlich Öl angesammelt oder besteht Verdacht auf Wellenspiel, gehört das Fahrzeug in die Werkstatt. Das Weiterfahren mit einem verdächtigen oder lauten Turbolader kann zu Motorschäden führen.
