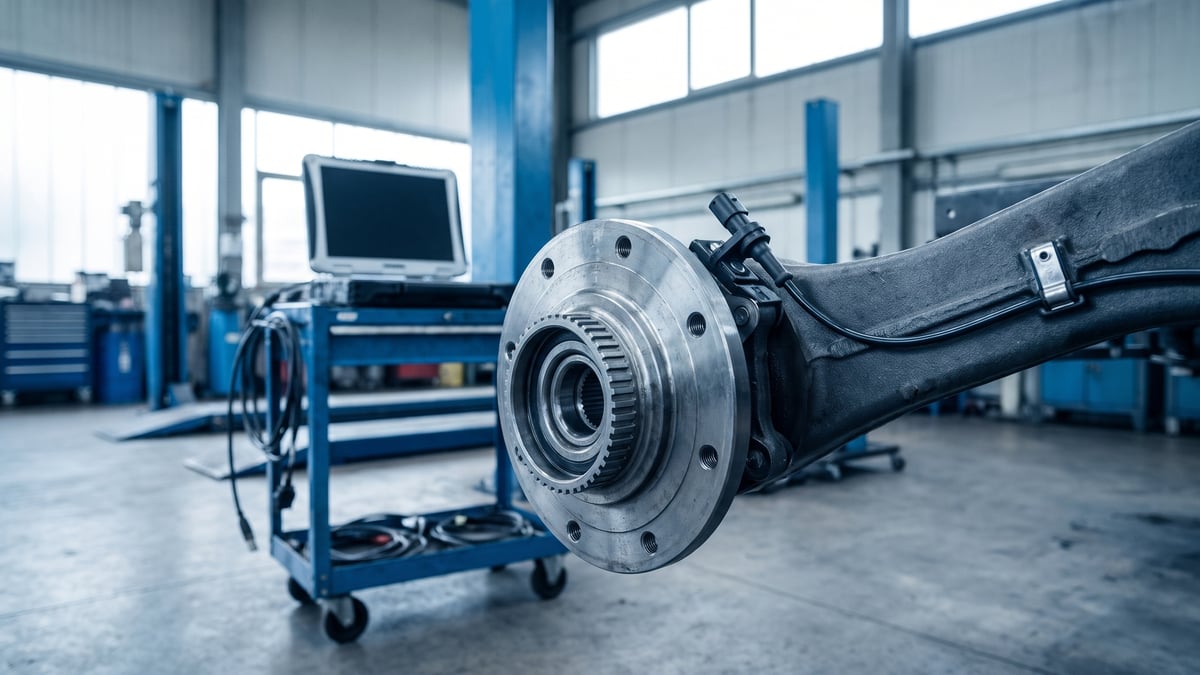

Если на грузовике горит АБС, значит, блок управления ABS или EBS обнаружил и записал в память электрическую неисправность либо ненадёжный сигнал скорости колеса. Если лампа горит несколько секунд после включения зажигания и затем гаснет, это нормальная самодиагностика. На грузовике, тягаче или полуприцепе с пневматическими тормозами возможные причины — датчик и зубчатое кольцо, проводка и разъёмы, модуляторный клапан ABS, напряжение питания и блок управления.
Коротко:
- Лампа, которая горит несколько секунд после включения зажигания и гаснет, — это самодиагностика; если она не гаснет после начала движения или загорается в пути, система записала неисправность.
- При жёлтом предупреждении ABS рабочие тормоза, как правило, действуют, но противоблокировочная функция может быть отключена; при красном предупреждении о тормозах автомобиль нужно безопасно остановить.
- Предупреждение ABS/EBS полуприцепа выводится отдельно от предупреждения тягача и передаётся на тягач по контакту 5 разъёма ISO 7638.
- Диагностика начинается со считывания кода неисправности; ни одну деталь нельзя менять, не подтвердив её неисправность кодом и измерениями.
Когда лампа ABS горит нормально, а когда это признак неисправности?
Лампа ABS, которая загорается при включении зажигания и гаснет после проверки системы, — это норма. В ходе самодиагностики блок управления проверяет цепи датчиков и клапанов и как минимум один раз задействует клапаны ABS. В некоторых системах (это зависит от производителя) при включении зажигания с заполненными воздушными баллонами и нажатой педалью тормоза из каждого клапана слышен один короткий звук выпуска воздуха.
Неисправности датчиков, которые нельзя обнаружить на стоянке, выявляются только тогда, когда колёса начинают вращаться. Если при предыдущей поездке была записана неисправность датчика, лампа может гореть при трогании; если неисправность устранена, лампа гаснет, когда датчики пройдут проверку в движении. В исправной системе лампа по требованиям правил должна погаснуть до достижения скорости 10–15 км/ч; многие системы делают это на меньшей скорости. Лампа, которая горит на большей скорости или в пути, указывает на записанную неисправность.
Цвет предупреждения о тормозах имеет значение. Жёлтое предупреждение сообщает о дефекте, обнаруженном электроникой и не относящемся к случаям красного предупреждения. Красное означает, что нельзя достичь предусмотренной эффективности рабочего тормоза либо не работает один из двух независимых тормозных контуров. На автомобилях с EBS о неисправностях электронной части тормозов тоже сигнализирует один из этих двух цветов — в зависимости от их последствий.
Безопасность: при одном лишь предупреждении ABS рабочие тормоза обычно действуют, но на затронутых колёсах противоблокировочная функция может быть отключена; проверьте автомобиль как можно скорее. При красном предупреждении о тормозах остановитесь в безопасном месте и не продолжайте движение, пока тормозная система не проверена.
Что такое ABS и EBS и в чём разница?
ABS (антиблокировочная тормозная система) — часть рабочей тормозной системы, которая автоматически контролирует проскальзывание колёс при торможении и не даёт им заблокироваться. Благодаря этому автомобиль остаётся управляемым и устойчивым. Индуктивный датчик скорости колеса создаёт сигнал переменного тока, когда мимо него проходят зубья зубчатого кольца (импульсного венца), вращающегося вместе с колесом, а блок управления вычисляет скорость колеса по частоте этого сигнала.
Когда колесо приближается к блокировке, соответствующий модуляторный клапан ABS удерживает, сбрасывает и снова подаёт тормозное давление. В отличие от гидравлического блока легковых автомобилей, на тяжёлых автомобилях с пневматическими тормозами эту работу выполняют пневматические клапаны, закреплённые за колесом или группой колёс.
EBS (электронно управляемая тормозная система) преобразует нажатие на педаль тормоза в электрический сигнал и регулирует тормозное давление для каждой оси или каждого колеса через блок управления. Функция ABS входит в состав EBS; в большинстве систем есть и дополнительные функции, например противобуксовочная система (ASR). Если электронная часть выходит из строя, торможение обеспечивает резервная двухконтурная пневматическая система.
| Характеристика | ABS | EBS |
|---|---|---|
| Управление тормозом | Тормозной кран подаёт воздух пневматически; ABS вмешивается только при склонности колёс к блокировке. | Модуль педали тормоза формирует электрический сигнал; давление регулируют блок управления и осевые модуляторы. |
| Основные детали | Датчик скорости колеса, зубчатое кольцо, блок управления, модуляторные клапаны ABS | Те же детали плюс модуль педали тормоза, осевые модуляторы и модуль управления тормозами прицепа |
| Дополнительные функции | В зависимости от системы — ASR (противобуксовочная система) | ASR, согласование со вспомогательным тормозом, выравнивание износа колодок, согласование тормозов тягача и полуприцепа |
| При электронной неисправности | Пневматический тормоз работает; противоблокировочная функция может быть отключена. | Пневматический резервный контур продолжает торможение; электронные функции могут быть ограничены. |
| Предупреждение | Жёлтая лампа ABS | Жёлтое или красное предупреждение о тормозах в зависимости от влияния неисправности |
Почему на грузовике горит АБС: возможные причины и проверки
На грузовике лампа ABS загорается, когда блок управления обнаруживает в цепи датчика, клапана или питания значение за допустимыми пределами. Блок записывает неисправность с указанием положения колеса и типа цепи, поэтому таблицу ниже нужно использовать вместе со считанным кодом неисправности.
| Признак / ситуация | Возможная причина | Проверка |
|---|---|---|
| Лампа гаснет после включения зажигания, в пути горит; код указывает на одно колесо | Увеличенный зазор между датчиком и зубчатым кольцом: люфт подшипника ступицы, пружинная втулка не удерживает датчик | Проверьте люфт подшипника по значению производителя; у типа с пружинной втулкой аккуратно (не ударяя) вдвиньте датчик рукой до касания кольца; если втулка разболталась, замените её. |
| Повторяющийся код сигнала на том же колесе | Сломанные или отсутствующие зубья на зубчатом кольце, трещина или сильная ржавчина | Проворачивая колесо, осмотрите кольцо; повреждённое кольцо замените. |
| Код обрыва или короткого замыкания в цепи датчика | Пережатый, истёртый или оборванный провод; окислившийся или залитый водой разъём | При выключенном зажигании и разъединённых разъёмах проверьте целостность провода и отсутствие замыкания на массу; очистите или отремонтируйте разъём. |
| Код цепи клапана; при включении зажигания клапаны не слышно или из выпускного отверстия клапана постоянно идёт воздух | Катушка, разъём или провод модуляторного клапана ABS; утечка внутри клапана | Сравните сопротивление катушки со значением производителя; проверьте утечку мыльным раствором у выпускного отверстия. |
| Несколько кодов; лампа после включения зажигания вообще не гаснет | Низкое напряжение питания, перегоревший предохранитель, плохой контакт массы или блок управления | Измерьте напряжение АКБ и зарядки, проверьте предохранитель, цепи питания и массы блока; блок управления оценивайте в последнюю очередь. |
Повреждённое зубчатое кольцо заменяют новым; если датчик или пружинная втулка тоже повреждены, их тоже обновляют. Подходящие для автомобиля детали — в группе датчиков ABS и зубчатых колец; при замене нужно также проверить ступицу и подшипник. Модуляторный клапан ABS с неисправной катушкой обычно меняют целиком; только при нарушении уплотнений у клапанов тех типов, для которых это предусмотрено производителем, можно применять ремкомплект. Перед снятием клапана необходимо сбросить давление воздуха в соответствующем контуре.
Почему горит лампа ABS на полуприцепе?
Лампа ABS полуприцепа сигнализирует о неисправности, которую зафиксировал собственный модуль ABS или EBS полуприцепа; это отдельная лампа, не связанная с лампой ABS тягача. Система полуприцепа получает от тягача через разъём ISO 7638 питание, а при EBS — и линию передачи данных; сигнал неисправности полуприцепа передаётся на тягач по тому же разъёму через контакт 5. Разъём обычно семиконтактный; на некоторых полуприцепах только с ABS он может быть пятиконтактным. Назначение остальных контактов смотрите в документации производителей тягача и полуприцепа.
Первым делом при загорании лампы полуприцепа проверьте спиральный кабель и разъёмы: пережатый кабель, ослабленные, погнутые или окислившиеся контакты. Затем проверьте модуль ABS/EBS полуприцепа, модулятор, датчики колёс полуприцепа и зубчатые кольца. Практический способ определить, где неисправность — на тягаче или на полуприцепе, — подключить полуприцеп к другому тягачу.
При сцепке подсоединяйте и разъём ISO 7638. Если разъём не подключён, модуль полуприцепа не получает питание от тягача, и лампа полуприцепа на тягаче может не загореться; отсутствие лампы не означает, что ABS полуприцепа работает. Если в пневматической части модулятора EBS есть утечка, то у типов, ремонт которых разрешён производителем, можно применять ремкомплекты модулятора EBS. При замене модуля EBS полуприцепа целиком в большинстве систем требуются параметризация под полуприцеп и итоговый контрольный тест.
Порядок проверки при предупреждении ABS
При предупреждении ABS правильный порядок такой: считать код неисправности, начать с самой вероятной и самой простой проверки и подтвердить неисправность детали измерением. Шаги ниже — общий план; значения измерений и особые процедуры берите из сервисной документации производителя автомобиля.
- 1. Запишите, какая лампа горит (автомобиля или полуприцепа) и когда: при включении зажигания, при трогании, при торможении или на плохой дороге.
- 2. Считайте код неисправности подходящим для автомобиля диагностическим прибором и запишите его перед стиранием; начинайте с того колеса или цепи, на которые указывает код.
- 3. Осмотрите провод датчика и разъёмы от колеса до блока управления: пережатие, истирание, окисление, попадание воды.
- 4. Проверьте люфт подшипника ступицы и зубчатое кольцо; убедитесь, что датчик плотно сидит в пружинной втулке и вдвинут до кольца.
- 5. Сначала у разъёма блока управления измерьте сопротивление датчика и напряжение, которое он вырабатывает при вращении колеса рукой; сравните результаты со значениями производителя.
- 6. Измерьте сопротивление катушки и проверьте провод модуляторного клапана ABS; прислушайтесь к клапану при включении зажигания, проверьте утечку у выпускного отверстия.
- 7. После ремонта сотрите код неисправности, снова проверьте систему и короткой пробной поездкой убедитесь, что лампа погасла.
Безопасность: остановите автомобиль на ровной площадке, заглушите двигатель, выньте ключ и подложите под колёса упоры. Если для измерения колесо поднимается и стояночный тормоз отпускается, убедитесь, что остальные колёса зафиксированы упорами, и не держите поднятый автомобиль только на домкрате: поддерживайте его опорами подходящей грузоподъёмности. Перед отсоединением разъёмов выключите зажигание; если на автомобиле с ASR нужно вращать колесо ведущего моста, отключите ASR способом, описанным производителем.
Перед снятием клапана или воздушной магистрали сбросьте давление в баллонах; не открывайте шланги и штуцеры, находящиеся под давлением. Работы с тормозной системой должны выполнять обученные специалисты.
Как выбрать датчик ABS, зубчатое кольцо и модулятор?
Деталь ABS подбирают по конструкции и комплектации системы автомобиля; у одной модели разных лет выпуска могут быть разные детали. При выборе обратите внимание на следующее:
- Датчик: прямой или угловой (90°) корпус, длина кабеля и тип разъёма должны совпадать с оригиналом; вместе с датчиком рекомендуется ставить новую пружинную втулку.
- Зубчатое кольцо: число зубьев и размеры должны совпадать с оригиналом; блок управления вычисляет скорость колеса по числу зубьев.
- Модуляторный клапан ABS: должны совпадать рабочее напряжение (12 В или 24 В), тип разъёма, резьба пневмовыводов и схема присоединения.
- Модулятор EBS и модуль полуприцепа: зависят от комплектации автомобиля и поколения системы; после замены уточните по сервисной документации, нужно ли программирование.
Чтобы подтвердить деталь, используйте вместе OEM-номер (на маркировке детали), VIN, год выпуска и конфигурацию системы (например, 4S/4M — четыре датчика и четыре модулятора). Как искать по этим данным, рассказано в статье о подборе запчасти по OEM-номеру.
Если горит красное предупреждение о тормозах, автомобиль уводит в сторону при торможении или колёса блокируются, либо есть постоянная утечка воздуха, не эксплуатируйте автомобиль: вызовите выездной сервис или доставьте автомобиль в тормозной сервис на эвакуаторе. Если неисправность не удаётся подтвердить измерением, тоже обратитесь в оснащённый тормозной сервис.
